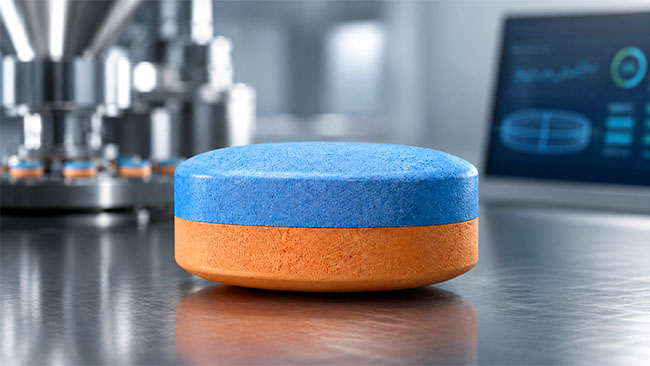

Viên nén hai lớp: Hướng dẫn toàn diện về sản xuất, liên kết lớp và các lỗi thường gặp

Viên nén hai lớp kết hợp hai công thức được chuẩn bị riêng biệt trong một đơn vị liều dùng. Hai lớp có thể chứa các hoạt chất khác nhau, tuân theo các đặc tính giải phóng khác nhau, hoặc giữ các thành phần tách biệt khi tiếp xúc trực tiếp có thể gây ra vấn đề về độ ổn định hoặc quá trình xử lý. Viên nén hoàn thiện vẫn phải hoạt động như một sản phẩm duy nhất trong quá trình nén, đẩy viên, bao phủ, đóng gói, vận chuyển và bảo quản.

Yêu cầu này khiến việc sản xuất viên nén hai lớp trở nên khó khăn hơn so với quá trình nén viên một lớp thông thường. Mỗi công thức có đặc tính chảy, tỷ trọng, mức độ ẩm, phản ứng với chất bôi trơn và hành vi biến dạng riêng. Lớp thứ nhất phải đủ đặc chắc để duy trì độ ổn định trước giai đoạn nạp lớp thứ hai, nhưng không được quá đặc đến mức lớp thứ hai không thể tạo thành liên kết bền chắc tại bề mặt tiếp xúc. Sai lệch khối lượng lớp, sự cuốn theo bột, hiện tượng bong nắp và tách lớp thường bắt đầu từ giai đoạn này.

Nghiên cứu về viên nén hai lớp cho thấy các đặc tính vật liệu, quá trình nén lớp thứ nhất, quá trình nén cuối cùng và độ nhám bề mặt tiếp xúc đều ảnh hưởng đến độ bền cơ học. Do đó, các thiết lập phù hợp được xác định thông qua quá trình phát triển sản phẩm và mở rộng quy mô riêng cho từng sản phẩm thay vì một công thức áp suất chung. (PubMed)

1. Viên nén hai lớp là gì và tại sao được sử dụng?

Viên nén hai lớp chứa chính xác hai lớp được tạo thành từ các hỗn hợp riêng biệt. Hỗn hợp thứ nhất được đưa vào cối và được nén có kiểm soát. Sau đó, hỗn hợp thứ hai được thêm vào, và quá trình nén cuối cùng kết hợp cả hai lớp thành một viên nén duy nhất.

Viên nén nhiều lớp là nhóm rộng hơn dành cho các viên nén chứa hai hoặc nhiều lớp. Viên nén ba lớp chứa ba lớp. Màu sắc của các lớp là tùy chọn: màu sắc có thể giúp dễ kiểm tra bề mặt tiếp xúc hơn, nhưng cấu trúc được xác định bởi các công thức riêng biệt và quá trình nạp tuần tự.

Viên nén hai lớp được lựa chọn khi một hỗn hợp đồng nhất duy nhất không thể đáp ứng thiết kế sản phẩm yêu cầu.

Một ứng dụng phổ biến là kết hợp giải phóng tức thời và giải phóng kéo dài. Lớp thứ nhất cung cấp liều ban đầu, trong khi lớp thứ hai sử dụng các tá dược kiểm soát giải phóng để duy trì sự đưa thuốc trong thời gian dài hơn. Đặc tính giải phóng đến từ công thức của từng lớp, không phải từ sự khác biệt về màu sắc.

Một ứng dụng khác là kết hợp hai hoạt chất trong một đơn vị liều dùng. Các lớp riêng biệt cho phép mỗi hoạt chất sử dụng các chất kết dính, chất rã, chất bôi trơn hoặc phương pháp tạo hạt phù hợp. Thiết kế này cũng có thể làm giảm sự tiếp xúc trực tiếp giữa các vật liệu không nên được trộn hoàn toàn trong quá trình bảo quản, mặc dù các nghiên cứu độ ổn định vẫn cần được thực hiện vì ranh giới giữa các lớp không phải là một hàng rào hoàn hảo.

Khối lượng các lớp không nhất thiết phải bằng nhau. Thiết kế 50:50 dễ hình dung hơn, nhưng các sản phẩm thương mại có thể sử dụng một lớp chính dày và một lớp phụ mỏng. Các lớp mỏng khó kiểm soát hơn vì một sai số tuyệt đối nhỏ sẽ chiếm tỷ lệ phần trăm lớn hơn so với khối lượng mục tiêu.

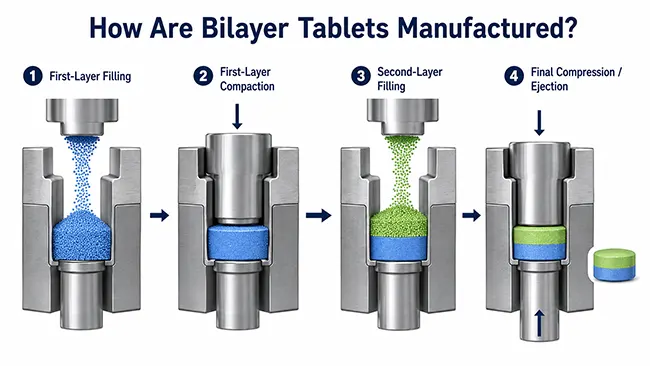

2. Viên nén hai lớp được sản xuất như thế nào?

Quá trình sản xuất viên nén hai lớp bắt đầu với hai công thức được chuẩn bị độc lập. Mỗi hỗn hợp có thể áp dụng phương pháp nén trực tiếp, tạo hạt ướt hoặc tạo hạt khô tùy theo đặc tính riêng. Quá trình sấy, nghiền, sàng và bôi trơn cũng được hoàn thành riêng biệt.

Trước khi nén, các nhóm phát triển so sánh phân bố kích thước hạt, tỷ trọng khối, khả năng chảy, độ ẩm, khả năng nén, độ phục hồi đàn hồi và nồng độ chất bôi trơn. Một hỗn hợp tạo ra viên nén một lớp bền chắc không tự động tạo ra bề mặt tiếp xúc bền chắc khi kết hợp với một vật liệu khác.

Nạp lớp thứ nhất

Bộ cấp liệu thứ nhất đưa công thức ban đầu vào cối. Vị trí chày dưới xác định thể tích khả dụng, trong khi mức bột, tốc độ cấp liệu và tỷ trọng khối ảnh hưởng đến khối lượng thực tế.

Kiểm soát lớp thứ nhất rất quan trọng vì tổng khối lượng viên nén có thể che giấu sai lệch. Lớp thứ nhất có thể nhẹ trong khi lớp thứ hai nặng, khiến viên nén cuối cùng gần với mục tiêu mặc dù liều lượng riêng lẻ không chính xác.

Nén lớp thứ nhất

Lớp thứ nhất được nén có kiểm soát trước khi cối đến bộ cấp liệu thứ hai. Bước này ổn định bề mặt và giảm sự xáo trộn trong giai đoạn nạp tiếp theo.

Nén quá ít có thể cho phép bột trộn lẫn, bề mặt dịch chuyển và ranh giới bị mờ. Nén quá nhiều có thể tạo ra bề mặt đặc, nhẵn với ít cơ hội hơn để các hạt từ lớp thứ hai liên kết xen kẽ.

Nghiên cứu đã chỉ ra rằng lực nén lớp thứ nhất cao hơn có thể làm giảm độ bền bề mặt tiếp xúc trong một số công thức. Vì vậy, thiết lập này phải được xác định thông qua thử nghiệm thay vì sao chép từ sản phẩm khác.

Làm đầy lớp thứ hai và nén cuối cùng

Chày dưới tạo khoảng trống phía trên lớp đầu tiên, và bộ cấp liệu thứ hai thêm công thức tiếp theo. Tình trạng của bộ gạt, độ sạch của bàn khuôn, độ kín của bộ cấp liệu và hệ thống hút bụi đều ảnh hưởng đến việc lớp thứ hai có duy trì sạch sẽ và được làm đầy chính xác hay không.

Nén cuối cùng hoàn thành ba nhiệm vụ: nén chặt lớp thứ hai, tiếp tục củng cố lớp đầu tiên và tạo thành mặt tiếp giáp giữa hai lớp. Lực chính, thời gian giữ lực, tốc độ mâm quay, hình dạng chày và sự biến dạng của vật liệu đều ảnh hưởng đến kết quả.

Sau khi nén, chày dưới nâng viên nén lên để đẩy ra. Các viên nén thường đi qua một máy khử bụi viên nén và, khi cần thiết, một máy dò kim loại dược phẩm. Các kiểm tra trong quá trình sản xuất bao gồm hình thức, ranh giới lớp, khối lượng, độ dày, độ cứng và độ mài mòn trước khi viên nén chuyển sang công đoạn bao phim hoặc đóng gói.

3. Máy dập viên hai lớp kiểm soát quy trình như thế nào?

Một máy dập viên hai lớp phải phối hợp hai nguồn cấp nguyên liệu với các giai đoạn làm đầy riêng biệt và hai lần nén. Trình tự cơ bản của máy bao gồm cấp liệu lớp đầu tiên, nén chặt lớp đầu tiên có kiểm soát, cấp liệu lớp thứ hai, nén cuối cùng, đẩy viên và xả viên.

Kiểm soát cấp liệu và độ sâu làm đầy

Mỗi lớp cần có cài đặt làm đầy riêng vì hai hỗn hợp có thể có khối lượng riêng khác nhau. Hoạt động ổn định của bộ cấp liệu cũng quan trọng không kém. Bộ cấp liệu cưỡng bức có thể cải thiện việc làm đầy khuôn khi dòng chảy trọng lực không đủ, nhưng tốc độ bộ cấp liệu quá cao có thể làm thay đổi khối lượng riêng biểu kiến hoặc tăng sự phân lớp.

Cài đặt hữu ích nhất không phải là cài đặt nhanh nhất. Các thử nghiệm sản xuất nên xác nhận rằng khối lượng của cả hai lớp duy trì ổn định trong phạm vi tốc độ dự kiến.

Kiểm soát nén và bụi

Việc nén lớp đầu tiên và nén cuối cùng phải có khả năng lặp lại độc lập. Tốc độ mâm quay ảnh hưởng đến thời gian làm đầy khuôn, thoát khí và thời gian giữ lực, trong khi dụng cụ bị mòn hoặc chuyển động chày không ổn định có thể tạo ra sự sai khác theo từng trạm.

Loại bỏ bụi đặc biệt quan trọng giữa hai vùng cấp liệu. Bột rời bị cuốn vào lớp thứ hai có thể làm thay đổi khối lượng, làm mờ ranh giới nhìn thấy và tạo ra nhiễm chéo.

Máy dập viên hai lớp của Rich Packingmáy dập viên phù hợp nhất để sản xuất viên nén hai lớp. Dòng máy này bao gồm điều chỉnh kỹ thuật số độ sâu làm đầy và áp suất, tùy chọn cấp liệu cưỡng bức, hút bụi phía trên và phía dưới, điều khiển PLC Siemens, buồng nén kín, dụng cụ GCr15 và lực nén lên đến 120 kN.

Những tính năng này hỗ trợ việc làm đầy, điều chỉnh áp suất, vệ sinh và kiểm soát bột có tính lặp lại. Việc lựa chọn thiết bị cuối cùng vẫn phụ thuộc vào cả hai công thức, tỷ lệ khối lượng lớp, kích thước viên nén, mục tiêu sản lượng, yêu cầu giám sát và quy trình vệ sinh dự kiến.

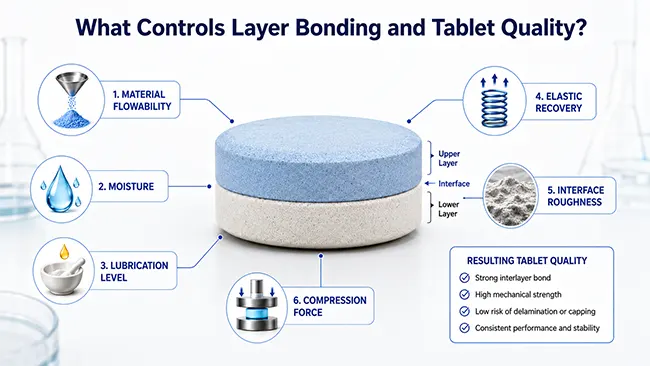

4. Điều gì kiểm soát sự liên kết lớp và chất lượng viên nén?

Một viên nén hai lớp chắc chắn cần có cả độ bền tổng thể chấp nhận được và mặt tiếp giáp ổn định. Chỉ riêng độ cứng tổng thể không chứng minh được rằng các lớp được liên kết chắc chắn.

Tính chất của vật liệu là yếu tố đầu tiên. Khả năng chảy ảnh hưởng đến việc làm đầy khuôn, khối lượng riêng quyết định lượng khối lượng chiếm trong thể tích có sẵn, và kích thước hạt ảnh hưởng đến sự đóng gói và phân lớp. Độ ẩm làm thay đổi đặc tính biến dạng và độ bám dính. Chất bôi trơn làm giảm ma sát, nhưng bôi trơn quá mức có thể phủ lên bề mặt hạt và làm yếu liên kết.

Độ hồi phục đàn hồi cũng là một mối quan tâm lớn. Cả hai lớp đều giãn nở sau khi giải phóng áp lực. Khi một lớp hồi phục nhiều hơn lớp kia, ứng suất phát triển trên mặt tiếp giáp. Khi đó viên nén có thể tách ra trong quá trình đẩy viên, bao phim, vận chuyển hoặc bảo quản. Do đó, tính chất vật liệu và cài đặt nén cần được đánh giá cùng nhau thay vì như các biến số riêng biệt.

Độ nhám của mặt tiếp giáp cũng quan trọng. Bề mặt lớp đầu tiên có độ nhám vừa phải tạo nhiều cơ hội hơn cho công thức thứ hai liên kết cơ học. Áp suất lớp đầu tiên quá cao có thể làm giảm độ nhám đó. Nghiên cứu đã liên kết độ nhám mặt tiếp giáp lớn hơn với viên nén hai lớp chắc chắn hơn, mặc dù kết quả cuối cùng vẫn phụ thuộc vào đặc tính nén chặt của cả hai vật liệu.

Trình tự lớp cũng có thể thay đổi kết quả. Việc đặt vật liệu có tính dẻo hơn bên dưới vật liệu giòn hơn có thể tạo ra hành vi khác so với việc đảo ngược thứ tự. Vì vậy, các thử nghiệm phát triển nên đánh giá trình tự dự kiến thay vì chỉ kiểm tra hai công thức như các viên nén riêng lẻ.

Cuối cùng, tốc độ và thời gian giữ lực ảnh hưởng đến việc làm đầy, khử khí và củng cố. Một thử nghiệm hữu ích sẽ so sánh khối lượng của cả hai lớp, tổng khối lượng, độ cứng, độ mài mòn, hình dạng ranh giới và tỷ lệ loại bỏ ở tốc độ vận hành thấp, bình thường và cao nhất.

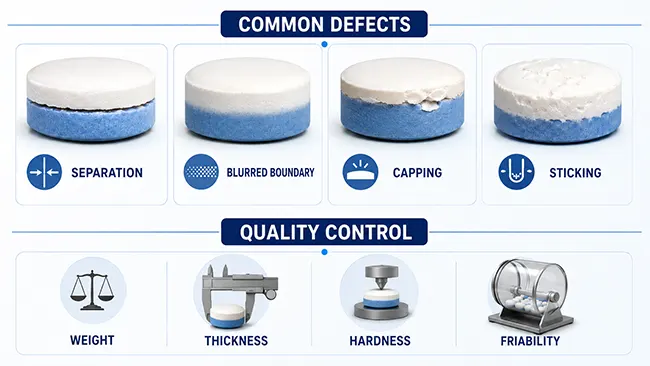

5. Các lỗi thường gặp, kiểm soát chất lượng và mở rộng quy mô

Thời gian và vị trí xuất hiện khuyết tật giúp thu hẹp nguyên nhân. Các vấn đề xuất hiện ngay từ khi khởi động thường chỉ ra công thức, thiết lập, dụng cụ dập hoặc cài đặt không đúng. Các khuyết tật xuất hiện sau thời gian vận hành kéo dài cho thấy khả năng phân tách, nén trong bộ cấp liệu, tích tụ vật liệu hoặc thay đổi điều kiện độ ẩm.

Một khuyết tật liên quan đến một trạm chày riêng lẻ thường cho thấy vấn đề cục bộ về dụng cụ dập, chuyển động của chày hoặc biến thiên lượng nạp vào khuôn. Một vấn đề xảy ra ở mọi trạm cho thấy rõ hơn tình trạng vật liệu hoặc quá trình dùng chung.

Sự phân tách lớp cần được đặc biệt chú ý vì chỉ tăng lực nén cuối cùng không phải lúc nào cũng giải quyết được vấn đề. Bề mặt lớp đầu tiên, mức chất bôi trơn, khả năng phục hồi đàn hồi, không khí bị giữ lại và tính tương thích của công thức cần được xem xét đồng thời. Bề mặt tiếp xúc có thể hỏng ngay sau khi đẩy viên ra hoặc xảy ra muộn hơn trong quá trình bao và đóng gói.

Kiểm soát chất lượng, mở rộng quy mô và đóng gói

Kiểm soát trong quá trình nên theo dõi riêng lớp đầu tiên, lớp thứ hai và viên cuối cùng. Các hồ sơ hữu ích bao gồm khối lượng từng lớp, khối lượng tổng, lực nén, độ dày, hình dạng bên ngoài, tỷ lệ loại bỏ, tốc độ và tổn thất bột.

Kiểm nghiệm thành phẩm tuân theo tiêu chuẩn đã được phê duyệt và có thể bao gồm hình dạng bên ngoài, biến thiên khối lượng, độ cứng, độ vụn, định lượng, độ đồng đều hàm lượng, độ hòa tan, độ ổn định và tính toàn vẹn của lớp. Sản phẩm chứa hai hoạt chất cần các phương pháp phù hợp và tiêu chí chấp nhận cho từng hoạt chất.

ICH Q8 liên kết các thuộc tính vật liệu quan trọng và thông số quy trình với chất lượng sản phẩm, đồng thời hỗ trợ xây dựng khoảng vận hành có cơ sở. ICH Q6A đặt tiêu chuẩn kỹ thuật của thành phẩm trong một chiến lược kiểm soát rộng hơn, bao gồm phát triển, thẩm định, kiểm soát trong quá trình, nghiên cứu độ ổn định và GMP.

Mở rộng quy mô đòi hỏi nhiều hơn việc chỉ tăng tốc độ bàn quay. Thiết bị sản xuất làm thay đổi lực cắt của bộ cấp liệu, thời gian nạp khuôn, thời gian lưu, điều kiện chân không, sự tuần hoàn bột và thời gian mẻ. Các thử nghiệm nên bao gồm khởi động, vận hành bình thường, thay đổi tốc độ, dừng, khởi động lại và vận hành kéo dài.

Việc sử dụng công thức thực tế cung cấp bằng chứng hữu ích hơn so với chỉ thử nghiệm với bột tiêu chuẩn. Thử nghiệm nên tái tạo tỷ lệ lớp dự kiến, đường kính viên, độ dày, sản lượng và quá trình xử lý sau đó.

Đóng gói phải bảo vệ cả công thức và bề mặt tiếp xúc giữa các lớp. Sản phẩm nhạy ẩm có thể cần vật liệu vỉ có rào cản cao, trong khi viên dễ hư hỏng cơ học cần quy trình cấp liệu và đóng gói tránh va đập quá mức. Đóng gói chai có thể bao gồm việc đặt chất hút ẩm và hàn cảm ứng khi được chứng minh phù hợp bằng dữ liệu độ ổn định.

Kết luận

Viên nén hai lớp kết hợp hai công thức, nhưng sản xuất thành công phụ thuộc vào việc kiểm soát riêng từng công thức trước khi chúng trở thành một đơn vị liều duy nhất. Cấp liệu ổn định, nén đúng lớp đầu tiên, nạp lớp thứ hai sạch, nén cuối phù hợp và kiểm tra riêng theo từng lớp là những nền tảng chính.

Máy dập viên hai lớp cung cấp trình tự và các điểm kiểm soát cần thiết, nhưng lực của máy không thể khắc phục tính chảy kém, biến dạng không tương thích, bôi trơn quá mức hoặc tỷ lệ lớp không phù hợp. Sản xuất đáng tin cậy đến từ việc kết hợp các tính chất công thức, dụng cụ dập, cấp liệu, nén, kiểm soát bụi, tốc độ, kiểm tra chất lượng và đóng gói trong một khoảng vận hành đã được thẩm định.

Câu hỏi thường gặp

Sự khác biệt giữa viên nén hai lớp và viên nén thông thường là gì?

Viên nén thông thường thường được tạo từ một hỗn hợp chính trong một lần nạp liệu. Viên nén hai lớp sử dụng hai công thức riêng biệt, hai giai đoạn nạp liệu và quá trình nén theo trình tự.

Tại sao viên nén hai lớp bị tách lớp?

Các nguyên nhân phổ biến bao gồm nén lớp đầu tiên quá mức, hình thành bề mặt tiếp xúc yếu, khả năng phục hồi đàn hồi khác nhau, dư chất bôi trơn, biến thiên độ ẩm và không khí bị giữ lại.

Máy dập viên quay tiêu chuẩn có thể sản xuất viên nén hai lớp không?

Máy dập được thiết kế cho một bộ cấp liệu và một trình tự nén không cung cấp khả năng kiểm soát đầy đủ cho viên hai lớp. Thiết bị cần có cấu hình phù hợp cho hai bộ cấp liệu, nén lớp đầu tiên, nạp lớp thứ hai và nén cuối.

Khối lượng của từng lớp được kiểm soát như thế nào?

Mỗi lớp sử dụng độ sâu nạp liệu, cài đặt bộ cấp liệu, mức bột và các bước kiểm tra quy trình riêng. Việc lấy mẫu lớp đầu tiên hoặc phản hồi tự động được bổ sung khi sản phẩm yêu cầu và được thiết bị hỗ trợ.

Lực nén cao hơn có luôn cải thiện liên kết giữa các lớp không?

Không. Áp lực lớp đầu tiên quá cao có thể làm nhẵn và làm đặc bề mặt, làm giảm liên kết giữa các lớp. Lực nén cuối cũng phải nằm trong phạm vi hỗ trợ độ bền mà không tạo ra ứng suất quá mức hoặc làm thay đổi hiệu suất sản phẩm.

Tài liệu tham khảo

● Abebe, A. và cộng sự. Tổng quan về Công nghệ Viên nén Hai Lớp. (PubMed)

● ICH. Q8(R2) Phát triển Dược phẩm và Q6A Thông số Kỹ thuật. (ICH)
