Máy đóng gói vỉ dạng tấm con lăn toàn servo: Độ chính xác cao hơn, sản lượng lớn hơn, đóng gói thông minh hơn

Khi nhu cầu toàn cầu đối với các sản phẩm dược phẩm tiếp tục tăng, các nhà sản xuất đang phải đối mặt với thách thức ngày càng lớn trong việc đạt được sản lượng sản xuất cao hơn đồng thời duy trì chất lượng đóng gói ổn định. Nhu cầu này đã thúc đẩy sự phát triển của máy đóng gói vỉ dạng tấm lăn tốc độ cao dành cho sản xuất quy mô lớn và liên tục.

Tuy nhiên, điều này cũng mang đến những thách thức kỹ thuật mới. Khi nhiều trạm hoạt động ở tốc độ cao, ngay cả những sai lệch nhỏ về thời gian hoặc vị trí cũng có thể ảnh hưởng đến chất lượng đóng gói cuối cùng.

Vậy làm thế nào để máy đóng gói vỉ có thể đạt được cả hiệu suất tốc độ cao và khả năng điều khiển độ chính xác cao? Câu trả lời nằm ở việc tích hợp hệ thống điều khiển servo hoàn chỉnh, giúp biến máy từ một cấu trúc cơ khí truyền thống thành một giải pháp đóng gói thông minh có khả năng đồng bộ hóa cao.

Bài viết này sẽ khám phá cách công nghệ servo giúp máy đóng gói vỉ dạng tấm lăn đạt được độ chính xác cao hơn và hiệu suất đáng tin cậy hơn trong sản xuất tốc độ cao.

Ứng dụng của máy đóng gói vỉ

1. Hai loại máy đóng gói vỉ chính

Máy đóng gói vỉ là thiết bị thiết yếu trong ngành dược phẩm và chăm sóc sức khỏe, được thiết kế để đóng gói nhiều quy cách khác nhau của viên nén, viên nang, thuốc tiêm, lọ thuốc cũng như linh kiện kim loại, kẹo, thuốc lá điện tử, ống tiêm dùng một lần và các vật liệu khác.

Xét về cấu trúc, máy đóng gói vỉ chủ yếu được chia thành hai loại: máy đóng gói vỉ dạng tấm phẳng và máy đóng gói vỉ dạng tấm lăn. Hai loại máy này đại diện cho các hướng công nghệ cốt lõi trong lĩnh vực đóng gói vỉ hiện đại, mỗi loại đáp ứng các nhu cầu sản xuất khác nhau.

1.1 Máy đóng gói vỉ dạng tấm phẳng

Máy đóng gói vỉ dạng tấm phẳng sử dụng quy trình chuyển động gián đoạn. Trong quá trình sản xuất, khuôn tạo hình và tấm hàn di chuyển theo phương thẳng đứng để hoàn thành quá trình tạo hình vỉ và hàn nhiệt theo chu kỳ dừng - chạy. Chế độ vận hành gián đoạn này cung cấp đủ thời gian tạo hình và hàn kín, phù hợp với các sản phẩm yêu cầu áp suất tạo hình cao hơn.

Đặc điểm chính:

    ♦ Áp suất tạo hình cao, tạo ra các khoang vỉ rõ nét với độ đồng nhất hình dạng tuyệt vời.

    ♦ Chất lượng hàn nhiệt đáng tin cậy nhờ áp suất đồng đều được tạo ra bởi tấm hàn phẳng.

    ♦ Khả năng thích ứng tốt với các độ sâu vỉ và kích thước sản phẩm khác nhau.

Ứng dụng:

Máy đóng gói vỉ dạng tấm phẳng được sử dụng rộng rãi cho sản xuất theo lô nhỏ và vừa, các yêu cầu tạo hình sâu, và các sản phẩm tinh xảo như ống tiêm và ống thuốc cần được xử lý cẩn thận trong quá trình đóng gói. Chúng đặc biệt phù hợp với các nhà sản xuất ưu tiên chất lượng đóng gói, tạo khoang sâu hoặc tính linh hoạt trong sản xuất hơn là sản lượng tối đa.

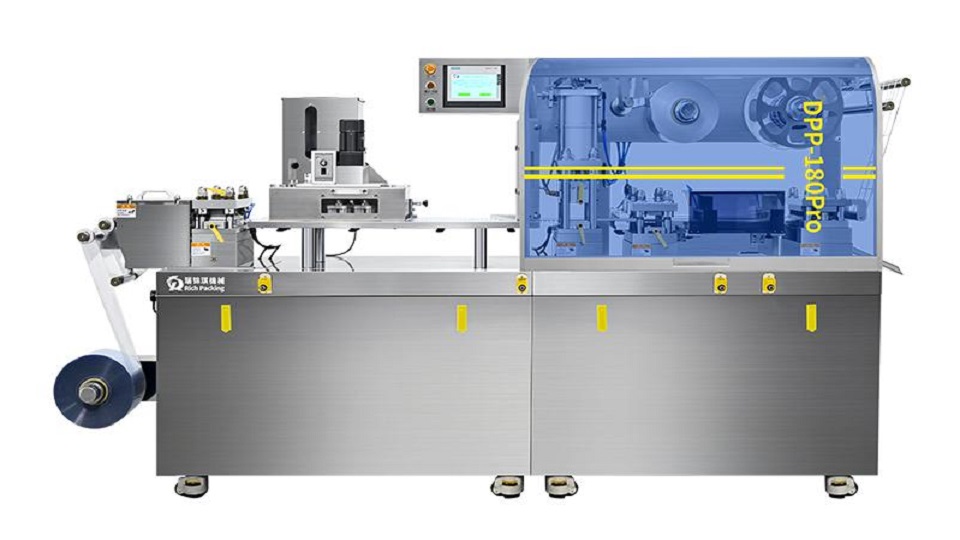

Máy đóng gói vỉ dạng tấm phẳng DPP-180Pro

1.2 Máy đóng gói vỉ dạng tấm lăn

Máy đóng gói vỉ dạng tấm lăn kết hợp trạm hàn con lăn với trạm tạo hình tấm phẳng. Trong quá trình sản xuất, PVC được cấp liệu liên tục và tạo hình thông qua hệ thống tạo hình, trong đó màng được tạo thành các khoang vỉ đồng nhất mà không cần chuyển động khởi động - dừng thường xuyên. Sau khi tạo hình, vật liệu được chuyển đến trạm hàn con lăn, nơi hệ thống hàn servo điều khiển nhiệt độ và áp suất để liên kết lá nhôm với vỉ. Thiết kế chuyển động kết hợp này cho phép vận hành tốc độ cao ổn định.

Đặc điểm chính:

    ♦ Tạo hình liên tục tốc độ cao, nâng cao hiệu quả sản xuất.

    ♦ Vận chuyển vật liệu ổn định, đảm bảo chuyển động trơn tru và giảm biến dạng.

    ♦ Năng lực sản xuất cao hơn, phù hợp với sản xuất quy mô lớn.

Ứng dụng

Máy đóng gói vỉ dạng tấm lăn được sử dụng rộng rãi trong các ngành yêu cầu sản lượng cao và sản xuất liên tục, bao gồm đóng gói viên nén và viên nang dược phẩm quy mô lớn cũng như các dây chuyền đóng gói vỉ tiêu chuẩn hóa với hoạt động sản xuất dài hạn thường xuyên. Chúng đặc biệt lý tưởng cho các nhà sản xuất tập trung vào hiệu quả sản xuất hàng loạt, sản lượng ổn định và các dây chuyền đóng gói tự động tốc độ cao.

Máy đóng gói vỉ dạng tấm lăn DPH-270Max

1.3 Những khác biệt chính

2. Điều khiển độ chính xác: Thách thức lớn nhất của máy đóng gói vỉ con lăn tốc độ cao

Mặc dù máy đóng gói vỉ tấm phẳng vẫn là một giải pháp đáng tin cậy cho nhiều ứng dụng dược phẩm, nhu cầu ngày càng tăng về công suất cao hơn đã thúc đẩy ngành công nghiệp chuyển sang máy đóng gói vỉ dạng tấm con lăn, mang lại sản lượng cao hơn đáng kể. Tuy nhiên, việc đạt được tốc độ cao hơn cũng dẫn đến một thách thức mới: duy trì sự đồng bộ chính xác và tính nhất quán trên mọi trạm vận hành.

2.1 Tốc độ cao không chỉ là sản lượng cao hơn

Thoạt nhìn, ưu điểm của máy đóng gói vỉ dạng tấm con lăn có vẻ rất rõ ràng: tốc độ sản xuất cao hơn đồng nghĩa với sản lượng lớn hơn. So với máy dạng tấm phẳng, cấu trúc tạo hình con lăn liên tục giúp giảm chuyển động gián đoạn, cho phép nhà sản xuất đóng gói nhiều viên nén hoặc viên nang hơn đáng kể trong cùng một khoảng thời gian sản xuất.

Tuy nhiên, tốc độ cao không chỉ đơn thuần là vấn đề năng suất. Khi tốc độ máy tăng lên, mỗi trạm có ít thời gian hơn để hoàn thành hoạt động của mình, và biên độ sai số ngày càng thu hẹp. Điều tưởng như chỉ là sự gia tăng đơn giản về sản lượng thực tế lại đặt ra yêu cầu cao hơn nhiều đối với điều khiển chuyển động, độ chính xác định vị và sự phối hợp tổng thể của hệ thống máy.

2.2 Nhiều trạm phải vận hành như một thể thống nhất

Máy đóng gói vỉ dạng tấm con lăn bao gồm các trạm như cấp liệu, tạo hình, hàn kín, tạo rãnh, kéo, cắt và xả. Mặc dù mỗi trạm thực hiện một nhiệm vụ khác nhau, chúng phải hoạt động phối hợp hoàn hảo với nhau. Việc duy trì cho mọi trạm chuyển động cùng nhau với tốc độ ổn định, vị trí chính xác và thời gian đồng bộ là nền tảng của quá trình đóng gói vỉ ổn định, chất lượng cao.

Sự phối hợp này trở nên ngày càng khó khăn khi tốc độ sản xuất tăng lên. Một sai lệch nhỏ ở một trạm có thể gây ra phản ứng dây chuyền, dẫn đến thiếu sản phẩm, lệch vị trí vỉ, hàn kín không hoàn chỉnh hoặc cắt không chính xác. Vì vậy, máy hoạt động ít giống các mô-đun cơ khí riêng lẻ hơn mà giống một hệ thống sản xuất đồng bộ duy nhất.

2.3 Sai số nhỏ trở thành vấn đề lớn ở tốc độ cao

Khi máy đóng gói vỉ dạng tấm con lăn vận hành ở tốc độ cao, ngay cả những sai lệch rất nhỏ về vị trí hoặc thời gian cũng không còn có thể được xem là không đáng kể. Điều này là do mọi trạm được kết nối chặt chẽ trong một quy trình liên tục, và bất kỳ sai lệch nào cũng được truyền xuống các công đoạn sau mà không được hiệu chỉnh. Những sai số này không tồn tại riêng lẻ mà tích lũy qua từng giai đoạn của quy trình.

Ở tốc độ thấp hơn, một số sai lệch này có thể được hấp thụ hoặc điều chỉnh một phần nhờ dung sai cơ khí. Tuy nhiên, ở tốc độ cao, thời gian hiệu chỉnh khả dụng bị giảm đáng kể. Kết quả là sai số bị khuếch đại trên dây chuyền sản xuất. Đây là lý do trong đóng gói vỉ tốc độ cao, thách thức chính không còn là độ chính xác riêng lẻ mà là ngăn ngừa và kiểm soát sai số hệ thống tích lũy trên tất cả các trạm.

3. Hệ thống servo toàn phần đối mặt với thách thức như thế nào

Động cơ servo là thiết bị điều khiển chuyển động độ chính xác cao được thiết kế để điều chỉnh vị trí, tốc độ và mô-men xoắn theo thời gian thực thông qua hệ thống phản hồi vòng kín. Khác với các động cơ thông thường hoạt động ở tốc độ cố định hoặc điều khiển vòng hở, hệ thống servo liên tục nhận phản hồi từ bộ mã hóa và điều chỉnh đầu ra tương ứng để đạt được khả năng điều khiển chuyển động chính xác. Nhờ đặc tính điều khiển vòng kín này, động cơ servo được sử dụng rộng rãi trong các ứng dụng yêu cầu độ chính xác cao, khả năng lặp lại và chuyển động đồng bộ.

Đối với máy đóng gói vỉ, đặc biệt là máy đóng gói vỉ dạng tấm con lăn tốc độ cao, việc ứng dụng động cơ servo có thể cải thiện đáng kể độ chính xác định vị và khả năng phối hợp.

Vậy điều này được thực hiện như thế nào? Hãy cùng tìm hiểu máy đóng gói vỉ dạng tấm con lăn DPH-270MAX của Rich Packing và khám phá cách hệ thống điều khiển servo hoạt động tại các trạm khác nhau.

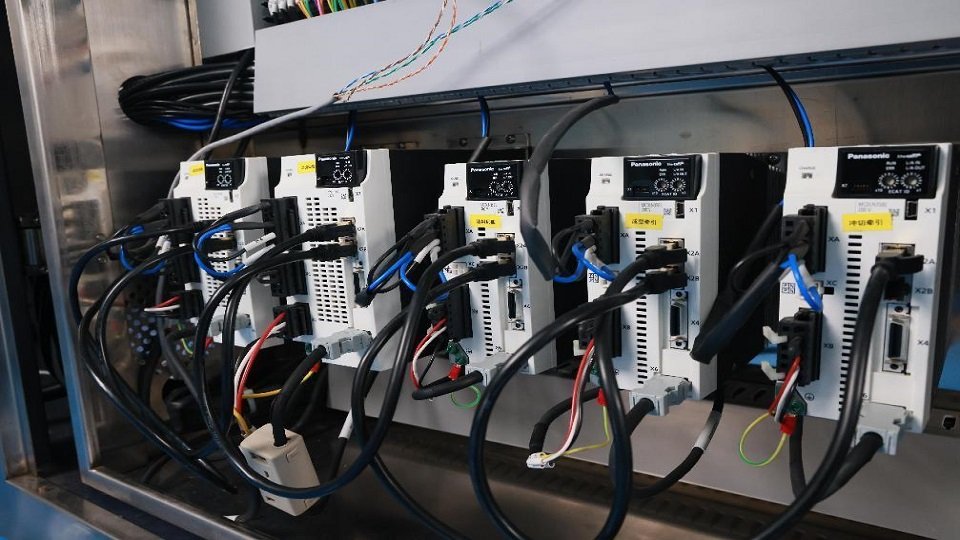

Bộ điều khiển servo

3.1 Trạm tạo hình servo

Tại trạm tạo hình, PVC, PET hoặc các vật liệu khác sẽ được biến đổi thành các khoang vỉ thông qua quá trình gia nhiệt và ép. Dưới sự kiểm soát của nhiệt độ và áp suất, vật liệu được kéo giãn thành các hình dạng chính xác theo khuôn.

Hệ thống servo có thể kiểm soát chính xác chiều dài cấp màng trước khi màng đi vào vùng tạo hình. Điều này đảm bảo mỗi chu kỳ tạo hình bắt đầu với màng được định vị chính xác, ngăn ngừa sự lệch khoang ở các giai đoạn sau như chiết rót và hàn kín.

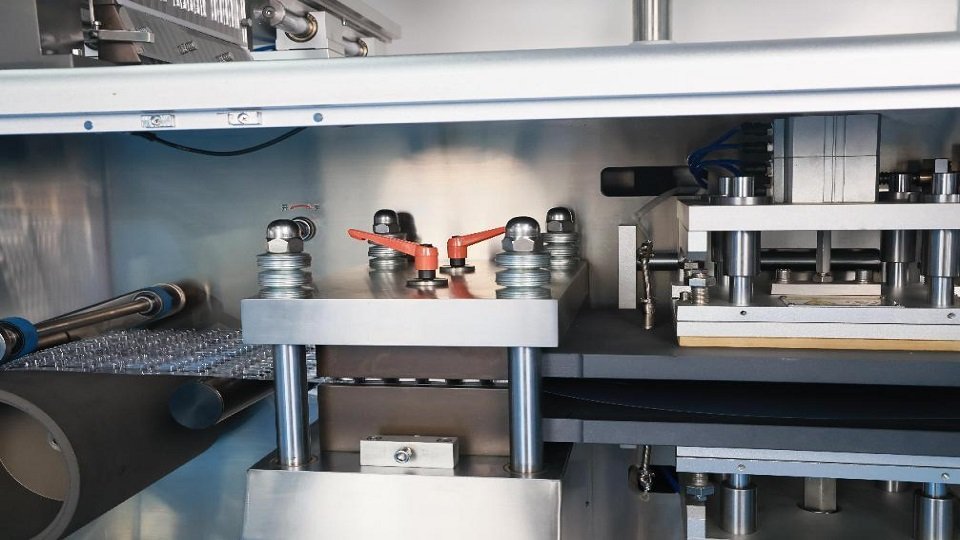

Trạm tạo hình servo

3.2 Trạm kéo tạo hình servo

Bộ phận kéo tạo hình phải đảm bảo sự tiến lên chính xác của vỉ vào trạm hàn nhiệt tiếp theo. Chức năng chính của nó là đảm bảo mỗi chuyển động phù hợp với toàn bộ đường đi, để các khoang vỉ luôn được định vị chính xác.

Để thực hiện điều này, hệ thống servo cho phép điều chỉnh linh hoạt khoảng cách cấp liệu và tốc độ, giúp máy đóng gói vỉ duy trì vị trí màng ổn định ngay cả khi điều kiện vận hành thay đổi, chẳng hạn như các quy cách sản phẩm hoặc tốc độ sản xuất khác nhau.

Ngoài ra, servo cung cấp khả năng tăng tốc và giảm tốc mượt mà trong quá trình chuyển động, giảm ứng suất cơ học và ngăn ngừa hiện tượng kéo giãn hoặc biến dạng vỉ.

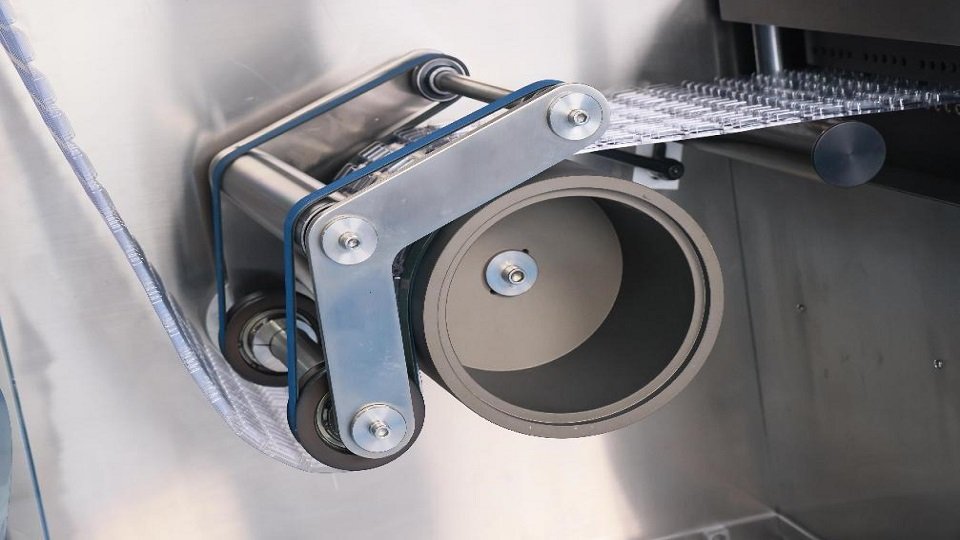

Trạm kéo tạo hình servo

3.3 Trạm hàn nhiệt servo

Tại trạm hàn nhiệt, các vỉ đã tạo hình sẽ được hàn kín bằng lá nhôm. Quá trình hàn thường được thực hiện bằng cơ cấu hàn nhiệt dạng con lăn - tấm. Dưới tác động kết hợp của nhiệt độ, áp suất và thời gian lưu, hai lớp vật liệu được hợp nhất với nhau để tạo thành khoang kín bảo vệ sản phẩm bên trong khỏi độ ẩm, oxy và sự nhiễm bẩn từ bên ngoài. Bước này quyết định độ bền kết cấu và chất lượng tổng thể của vỉ đóng gói.

Hệ thống điều khiển servo tại trạm này có thể đảm bảo áp suất hàn, thời gian và thời lượng tiếp xúc được kiểm soát chính xác trong mỗi chu kỳ sản xuất. Điều này đặc biệt quan trọng ở tốc độ cao, khi ngay cả những sai lệch nhỏ về thời gian hoặc áp suất cũng có thể dẫn đến hàn không hoàn chỉnh, độ bám dính yếu hoặc nguy cơ rò rỉ.

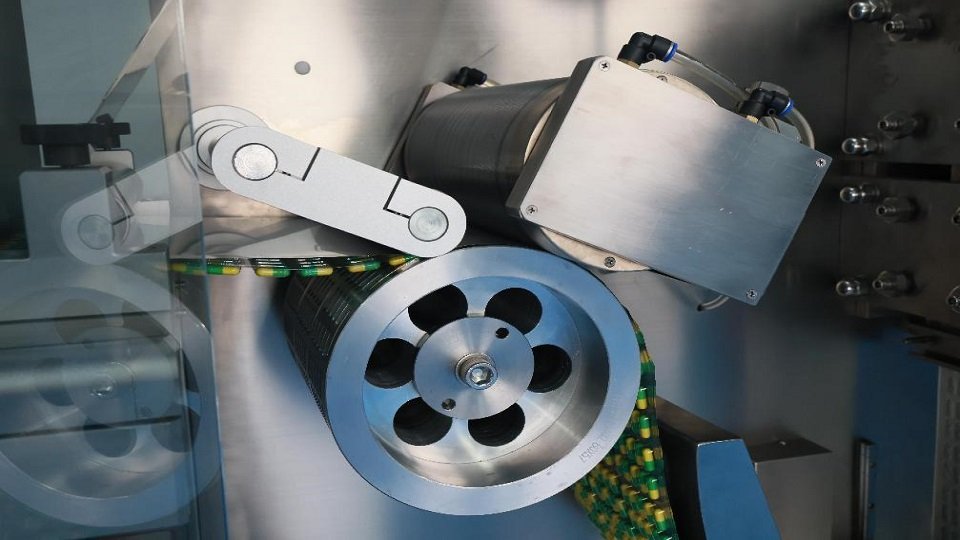

Trạm hàn nhiệt servo

3.4 Trạm kéo cắt servo

Tương tự như trạm kéo tạo hình, trạm kéo cắt cần đảm bảo sự chuyển động phối hợp của các vỉ giữa trạm hàn nhiệt và trạm cắt. Việc vận hành với số lượng lớn và tốc độ cao có thể gây ra sai lệch căn chỉnh trong quá trình này, thậm chí ảnh hưởng đến độ chính xác khi cắt.

Theo đó, bộ kéo cắt servo có thể đưa các vỉ đến trạm cắt với khả năng định vị chính xác và kiểm soát tốc độ ổn định phù hợp với hoạt động của các trạm khác, đảm bảo mỗi đoạn vỉ đến đúng vị trí cắt, giảm dao động lực căng và giảm thiểu ứng suất cơ học lên màng đóng gói.

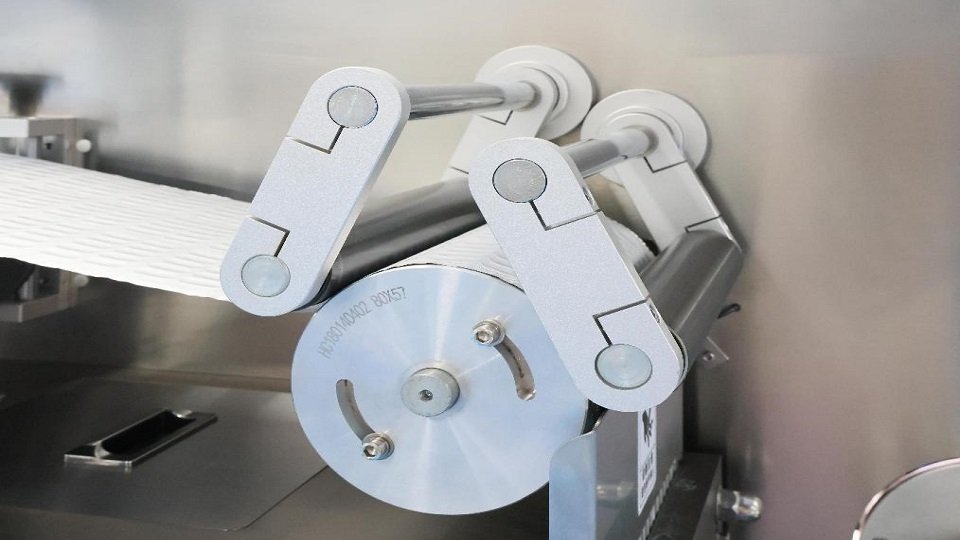

Trạm kéo cắt servo

3.5 Trạm cắt servo

Trạm cắt là công đoạn tạo hình cuối cùng trong máy đóng gói vỉ dạng con lăn - tấm. Chức năng chính của trạm là tách các vỉ đã hàn kín liên tục thành từng thẻ vỉ riêng lẻ theo quy cách và kích thước sản phẩm được cài đặt trước.

Trong quá trình vận hành, việc cắt tốc độ cao đảm bảo mỗi vỉ được cắt chính xác mà không làm hư hỏng viên nén hoặc viên nang bên trong. Đồng thời, nó xác định kích thước cuối cùng và chất lượng mép cắt của sản phẩm hoàn thiện.

Với hệ thống servo, lưỡi cắt có thể hoạt động tại đúng vị trí tương ứng với thông số đã cài đặt trước. Đồng thời, nó đảm bảo chuyển động đột dập được thực hiện với độ lặp lại cao và khả năng thích ứng, phối hợp với quá trình hàn phía trước ở tốc độ vận hành cao.

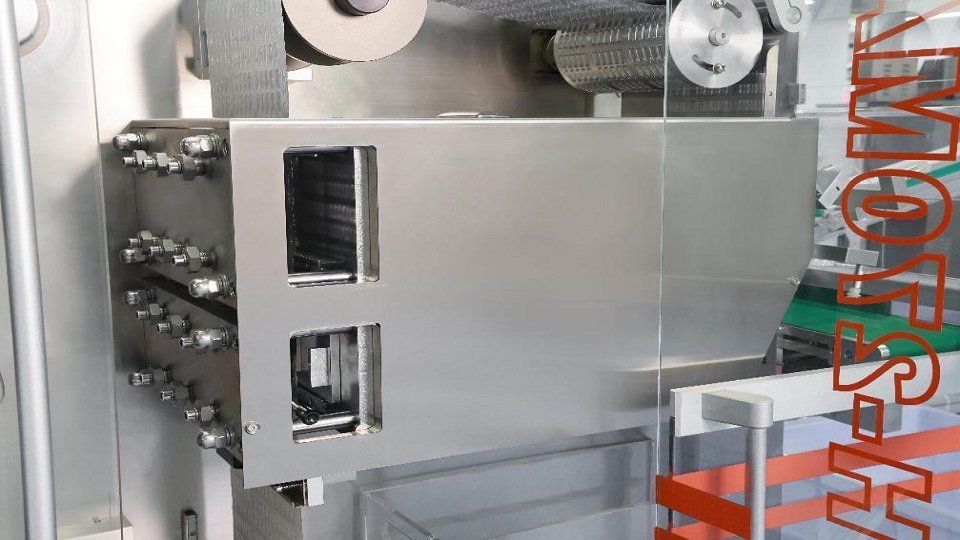

Trạm cắt servo

3.6 Trạm tay máy servo

DPH270Max của Rich Packing được trang bị tay máy điều khiển bằng servo. Tay máy này điều khiển việc xả và loại bỏ các vỉ đóng gói. Đối với sản phẩm đạt yêu cầu, tay máy sẽ đưa chúng vào các dây chuyền đóng gói phía sau, chẳng hạn như máy đóng hộp. Tuy nhiên, nếu có sản phẩm lỗi, sản phẩm đó sẽ bị loại bỏ để tránh ảnh hưởng đến hiệu suất và chất lượng của các dây chuyền đóng gói phía sau.

Để đảm bảo độ chính xác của quy trình tốc độ cao này, hệ thống điều khiển servo được sử dụng. Hệ thống kiểm soát chuyển động cơ học của các cánh tay robot để dẫn hướng sản phẩm vào đúng các kênh đầu ra phía sau, được căn chỉnh với dữ liệu thời gian thực từ các trạm khác. Nhờ đó, có thể đạt được khả năng loại bỏ chính xác và dây chuyền đóng gói vỉ hoạt động ổn định.

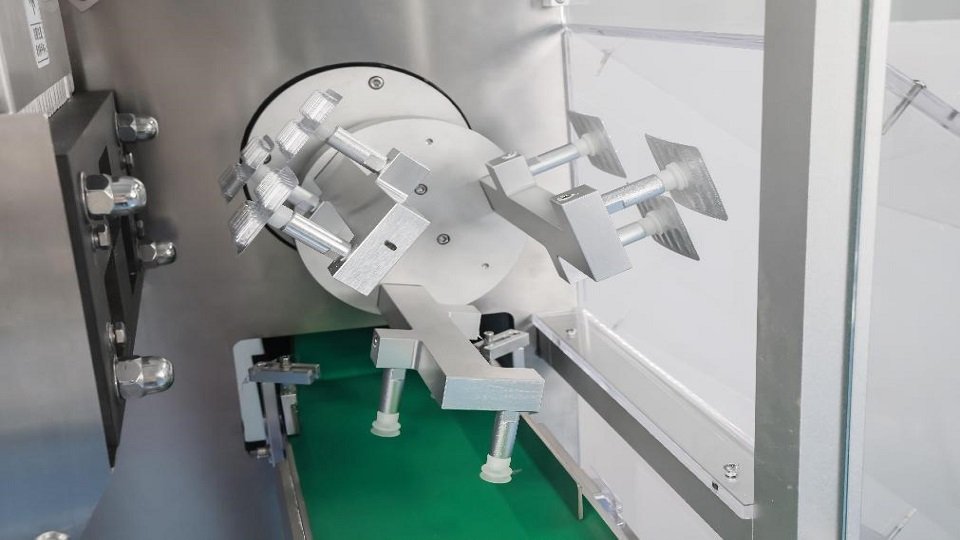

Trạm tay máy servo

4. Kết luận

Tóm lại, thông qua việc tích hợp sâu hệ thống điều khiển servo hoàn chỉnh vào sáu trạm cốt lõi, máy đóng gói vỉ dạng con lăn - tấm DPH-270Max do Rich Packing thiết kế đã giải quyết thành công mâu thuẫn giữa tốc độ cao và độ chính xác cao. Điều này không chỉ biến thiết bị từ một tổ hợp cơ khí đơn giản thành một dây chuyền đóng gói thông minh tích hợp, đồng bộ cao, mà còn cho phép đạt sản lượng lớn đồng thời xây dựng một giải pháp đóng gói mạnh mẽ, chính xác và chất lượng cao.

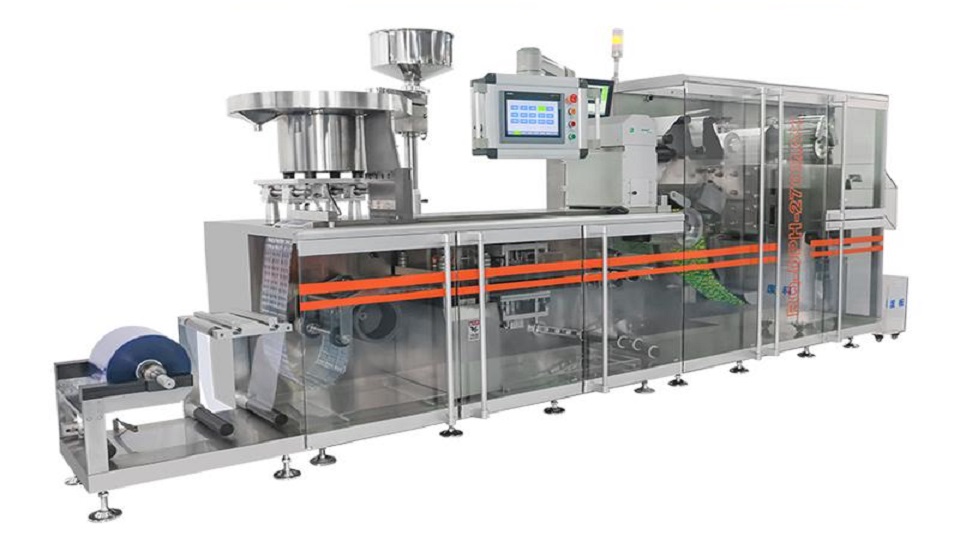

DPH-270Max từ Rich Packing

 5. Câu hỏi thường gặp

Q1: Hai loại máy đóng gói vỉ chính là gì?

Hai loại chính là máy đóng gói vỉ dạng tấm phẳng và máy đóng gói vỉ dạng con lăn - tấm. Chúng đại diện cho các hướng công nghệ cốt lõi trong lĩnh vực đóng gói vỉ hiện đại nhằm đáp ứng các nhu cầu sản xuất khác nhau.

Q2: Những loại sản phẩm nào có thể được đóng gói bằng máy đóng gói vỉ?

Máy được sử dụng rộng rãi để đóng gói viên nén và viên nang dược phẩm, viên nang mềm, vitamin, thực phẩm bổ sung, ống thuốc, ống tiêm và các sản phẩm y tế nhỏ khác, cũng như một số hàng tiêu dùng yêu cầu bao bì vệ sinh và có khả năng chống giả mạo.

Q3: Tại sao tính đồng bộ lại quan trọng trong máy đóng gói vỉ?

Bởi vì nhiều trạm được kết nối chặt chẽ với nhau, ngay cả một sai lệch nhỏ về thời gian hoặc vị trí cũng có thể gây ra lỗi như thiếu viên thuốc, lệch vị trí hoặc hàn kém. Tính đồng bộ đảm bảo tất cả các trạm hoạt động như một hệ thống thống nhất.

Q4: Vai trò của động cơ servo trong máy đóng gói vỉ dạng con lăn - tấm là gì?

Động cơ servo cung cấp khả năng kiểm soát chính xác vị trí, tốc độ và mô-men xoắn thông qua hệ thống phản hồi vòng kín. Chúng đảm bảo cấp liệu chính xác, áp suất hàn ổn định, cắt chính xác và chuyển động phối hợp giữa tất cả các trạm.

Q5: Những trạm nào trong máy đóng gói vỉ dạng con lăn - tấm DPH-270Max sử dụng động cơ servo?

Các trạm truyền động servo bao gồm trạm kéo tạo hình, trạm kéo tạo hình, trạm hàn nhiệt, trạm kéo cắt, trạm cắt và trạm tay máy, đảm bảo vận hành phối hợp và chính xác ở tốc độ cao.
