Máy tạo hạt khô

RQ-ZKG DryGranulator

Máy tạo hạt khô: 6 giải pháp kỹ thuật để loại bỏ bột mịn và tối đa hóatỷ lệ thu hồi

Giới thiệu: Thách thức của việc nén các công thức nhạy cảm với nhiệt và độ ẩm

Trong sản xuất dược phẩm dạng rắn uống (OSD) hiện đại, việc xử lý các hoạt chất dược phẩm (API) và chiết xuất thực vật cô đặc đòi hỏi sự cân bằng giữa năng suất xử lý cao và độ ổn định của vật liệu. Các nhà máy hiện đại thường xuyên xử lý các cấu trúc phân tử tiên tiến và các hợp chất tự nhiên nhạy cảm, dễ bị ảnh hưởng bởi nhiệt, độ ẩm dư hoặc cả hai. Khi các công thức nhạy cảm này cần được xử lý thành hạt chảy tự do để phục vụ ép viên tốc độ cao hoặc đóng nang, các phương pháp tạo hạt ướt truyền thống thường không đáp ứng được. Quá trình phun sấy mạnh, bổ sung chất kết dính lỏng và chu kỳ sấy nhiệt độ cao kéo dài của phương pháp ướt có thể dễ dàng gây ra phân hủy hóa học, thủy phân do độ ẩm hoặc phân hủy nhiệt của các hoạt chất có giá trị.

Để tránh những rủi ro này, các giám đốc nhà máy và nhà khoa học công thức dựa vào nén khô. Tuy nhiên, việc thực hiện quy trình này trên các máy móc tiêu chuẩn hoặc được thiết kế kém lại tạo ra một loạt vấn đề sản xuất khác. Một máymáy tạo hạt khô kém chất lượng hoặc không được tối ưu thường gặp khó khăn với sự phân bố lực không đồng đều trên bề mặt con lăn. Khi xử lý các loại bột không chảy tự do, sự thiếu ổn định cấu trúc này tạo ra các dải nén không đồng nhất. Một phần vật liệu đi qua khe con lăn mà không bị nén, trong khi các phần khác lại bị nén quá mức thành các mảnh thủy tinh không thể sử dụng.

Trong giai đoạn nghiền phía sau, các dải vật liệu hình thành kém này bị vỡ không đồng đều, tạo ra tỷ lệ cao không thể chấp nhận của bột mịn chưa được nén, hay gọi là "fines". Trong các hệ thống điển hình, tỷ lệ bột mịn cao có nghĩa là có tới 30% đến 40% vật liệu phải liên tục được tuần hoàn trở lại phễu cấp liệu. Vòng tuần hoàn liên tục này làm giảm đáng kể hiệu suất thiết bị tổng thể (OEE), gây phân bố kích thước hạt không đồng đều và có thể dẫn đến quá xử lý làm thay đổi hồ sơ hòa tan của dạng bào chế cuối cùng.

Giải pháp dứt điểm cho các nút thắt dạng rắn thứ cấp này đòi hỏi một nền tảng xử lý được thiết kế dựa trên tính lặp lại cơ học, cấp liệu chính xác và kiểm soát nhiệt hiệu quả. Dòng ZKG thông minh của Rich Packing đại diện cho một bước tiến lớn trong công nghệ nén khô. Được xây dựng trên thiết kế cơ khí mô-men xoắn cao không dùng thủy lực, hệ thống nhỏ gọn này mang lại độ ổn định cấu trúc cần thiết để loại bỏ bột mịn, xử lý động lực vật liệu phức tạp và bảo vệ các công thức nhạy cảm trong suốt các chiến dịch sản xuất liên tục.

Tách quy trình ép con lăn ZKG: Kiến trúc cơ khí & quy trình làm việc

Để duy trì mật độ hạt ổn định qua từng ca sản xuất, một nhà máy phải nhìn xa hơn khung máy đơn thuần và xem xét các hệ thống con được đồng bộ hóa kiểm soát vòng đời của vật liệu. Một máy ép con lăn giá rẻ hoặc thông thường thường dựa vào máng cấp liệu trọng lực đơn giản và truyền động xích cơ bản, không thể đảm bảo mật độ vật liệu đồng nhất. Máymáy tạo hạt khô giải quyết vấn đề này bằng cách chia chuỗi nén thành ba vùng xử lý riêng biệt được quản lý điện tử:

1. Giai đoạn khử khí và cấp liệu định lượng bằng trục vít kép

Quy trình bắt đầu tại phễu cấp liệu, nơi hỗn hợp bột thô chưa nén được đưa vào. Các loại bột dược phẩm mật độ thấp tự nhiên giữ lại lượng lớn không khí giữa các hạt. Nếu không loại bỏ không khí trước khi đến vùng nén, nó sẽ thoát ra mạnh khi con lăn ép xuống, gây nứt dải, tạo túi khí và sinh nhiều bột mịn.

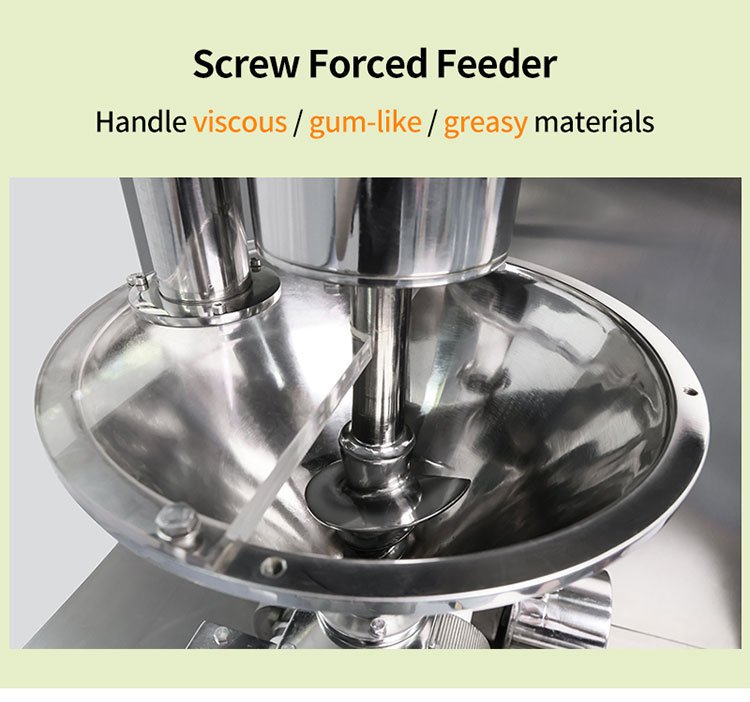

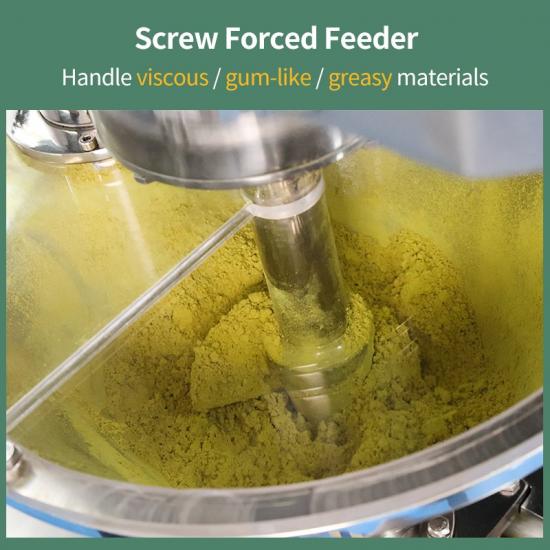

Để giải quyết điều này, hệ thống ZKG tích hợp bộ cấp liệu trục vít kép tiên tiến có thể điều chỉnh từ 0 đến 24 vòng/phút. Trục vít tiền nén theo phương thẳng đứng ép bột đi xuống đồng thời cho phép không khí thoát lên trên khỏi phễu. Giai đoạn khử khí theo thể tích này đảm bảo một khối bột đồng nhất, đặc và ổn định được cấp liên tục vào vùng nén, khớp chính xác với tốc độ xử lý của con lăn.

2. Giai đoạn ép con lăn thuần cơ học

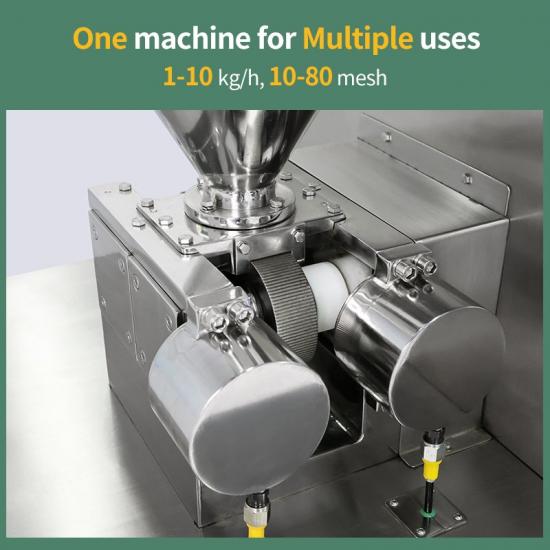

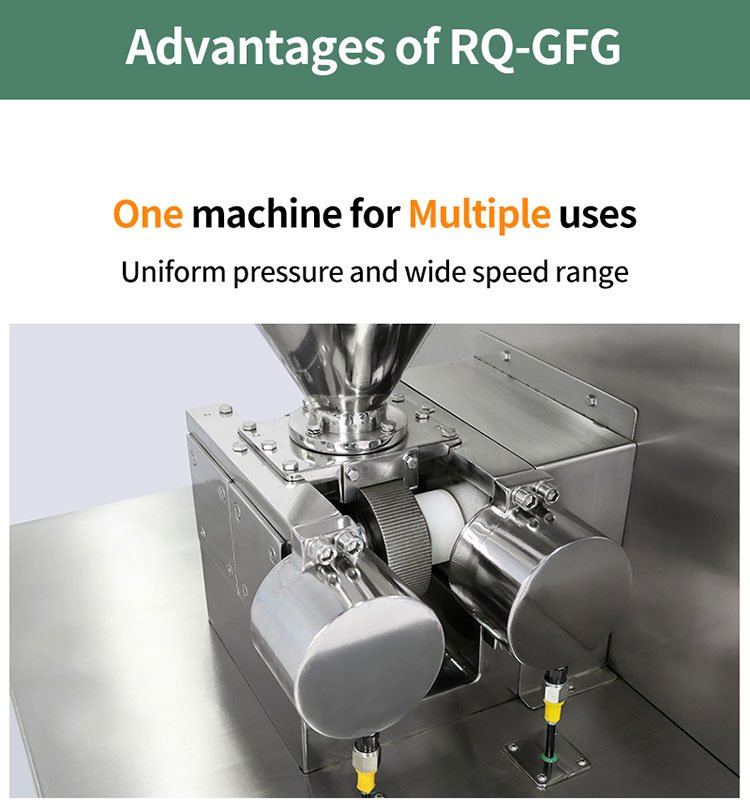

Sau khi vật liệu đã khử khí rời khỏi trục vít cấp liệu, nó được đưa trực tiếp vào vùng nén liên tục. Khu vực quan trọng này bao gồm hai con lăn quay ngược chiều, được gia công chính xác. Được dẫn động bởi hệ thống truyền động cơ khí hạng nặng có thể điều chỉnh từ 0 đến 20 vòng/phút, các con lăn tạo ra lực đẩy mô-men xoắn cao liên tục 6-8T.

Bằng cách loại bỏ các vòng dầu thủy lực truyền thống, kiến trúc cơ khí thông minh này hoàn toàn loại bỏ nguy cơ rò rỉ dầu vi mô trong môi trường phòng sạch cGMP. Hệ thống áp dụng lực cơ học lớn và liên tục để biến dạng các hạt bột rời, liên kết chúng thành một tấm hoặc dải rắn đồng nhất với độ dày và mật độ ổn định trên toàn bộ chiều rộng.

3. Giai đoạn nghiền và phân cỡ hạt hai bước

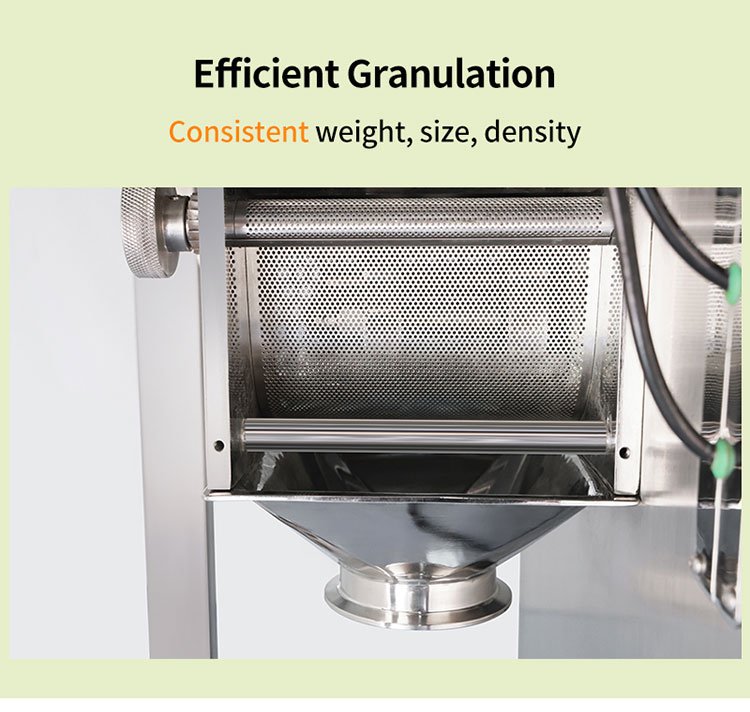

Sau khi rời khỏi con lăn, dải rắn được dẫn vào trạm tạo hạt cơ học liên tục. Thay vì dùng dao tốc độ cao làm vỡ vật liệu và tạo nhiều bụi, dây chuyền ZKG sử dụng cơ chế phân cỡ hai bước tốc độ thấp, nhẹ nhàng. Dải rắn trước tiên được phá nhỏ thành các mảnh bởi bộ nghiền thô, sau đó được đưa qua lưới phân cỡ inox cao cấp một cách nhẹ nhàng.

Bằng cách sử dụng tốc độ rotor thay đổi và lưới sàng có thể thay thế, hệ thống đạt được phân bố kích thước hạt chính xác và đồng nhất có thể điều chỉnh từ10 mesh đến 80 mesh (10-80目). Hạt thành phẩm được xả vào thùng sạch, có đặc tính chảy tuyệt vời và mật độ nén tối ưu cho các công đoạn tiếp theo.

6 nâng cấp kiến trúc của dòng máy tạo hạt khô ZKG

Hiệu suất thu hồi vượt trội và độ ổn định xử lý của dòng máy ZKGmáy tạo hạt khô đạt được nhờ các nâng cấp cơ khí có mục tiêu, luyện kim tiên tiến và tuân thủ nghiêm ngặt tiêu chuẩn thiết kế vệ sinh. Dưới đây là phân tích kỹ thuật về 6 nâng cấp cốt lõi được tích hợp trong mỗi nền tảng tạo hạt liên tục của Rich Packing.

1. Hệ thống kiểm soát lực cơ học liên tục 6-8T

Duy trì mật độ pha rắn đồng nhất trên toàn bộ chiều rộng dải vật liệu đòi hỏi một hệ thống tạo lực cực kỳ cứng vững, loại bỏ mọi biến dạng hoặc rung động cơ học.

●Giải pháp cơ khí: Nền tảng ZKG được trang bị hệ thống liên kết lực cơ khí hạng nặng có khả năng tạo ra lực đẩy cơ học liên tục6-8T.

●Lợi ích kỹ thuật: Bằng cách loại bỏ các đường dầu thủy lực và bộ truyền động truyền thống, hệ thống loại bỏ dao động áp suất do trôi nhiệt dầu. Liên kết cơ khí tạo ra lực đồng đều tuyệt đối trên các con lăn $\Phi 100 \times 35 \text{ mm}$, đảm bảo mật độ dải vật liệu hoàn hảo. Thiết kế này mang lại độ ổn định quy trình tuyệt đối đồng thời loại bỏ nguy cơ ô nhiễm dầu thủy lực trong khu vực cGMP.

2. Hệ thống làm mát con lăn hai kênh (duy trì dưới 20°C)

Quá trình nén cơ học áp suất cao liên tục tự nhiên tạo ra nhiệt ma sát lớn, có thể nhanh chóng làm tăng nhiệt độ bề mặt con lăn và gây dính, tạo kính hóa hoặc phân hủy nhiệt các hợp chất nhạy cảm.

●Giải pháp cơ khí: Mỗi máy ZKG tích hợp một hệ thống độc lập hệ thống làm mát con lăn của máy tạo hạt khô được tích hợp trực tiếp vào lõi bên trong của các con lăn nén.

●Lợi ích kỹ thuật: Nước làm mát được tuần hoàn liên tục qua hai kênh nội bộ để giữ nhiệt độ bề mặt con lăn nghiêm ngặt dưới 20°C. Sự tản nhiệt nhanh này ngăn các vật liệu nhạy nhiệt (như vitamin C, enzyme hoặc chiết xuất thực vật dễ bay hơi) bị nóng chảy hoặc bám dính vào bề mặt thép, đảm bảo quá trình sản xuất diễn ra liên tục không gián đoạn.

3. Hệ thống nghiền hai giai đoạn tối ưu hóa cho đầu ra 10-80 mesh

Các máy nghiền tốc độ cao một giai đoạn tiêu chuẩn thường nghiền vật liệu nén một cách mạnh mẽ, làm vỡ các dải đã tạo và tạo ra tỷ lệ bột mịn cao.

●Giải pháp cơ khí: Dòng ZKG tích hợp một cơ chế phân cỡ hai giai đoạn tốc độ thấp chuyên dụng, xử lý vật liệu với độ cẩn trọng cao.

●Lợi ích kỹ thuật: Hệ thống phá vỡ dải vật liệu thành các mảnh đồng đều trước khi sàng nhẹ nhàng qua lưới sàng tối ưu hóa, giữ tỷ lệ bột mịn nghiêm ngặt dưới 10%. Kiểm soát chính xác này mang lại phân bố kích thước hạt 10-80 mesh, giảm đáng kể nhu cầu tái chế vật liệu và đảm bảo hiệu suất tối đa trong một lần chạy.

4. Thiết kế con lăn dạng công xôn cho tháo rời không cần dụng cụ trong 10 phút

Trong các cơ sở sản xuất nhiều loại sản phẩm, việc mất hàng giờ thời gian sản xuất quý giá để tháo rời và vệ sinh một hệ thống phức tạp giữa các lô sản phẩm có thể ảnh hưởng nghiêm trọng đến lợi nhuận.

●Giải pháp cơ khí: Rich Packing sử dụng cấu hình con lăn dạng công xôn sáng tạo, trong đó các ổ trục trục chính được cố định chắc chắn vào một vách kết cấu phía sau cứng vững.

●Lợi ích kỹ thuật: Thiết kế mở phía trước này giúp các con lăn nén và lưới sàng hoàn toàn dễ tiếp cận. Một kỹ thuật viên có thể tháo rời toàn bộ cụm xử lý để rửa trong 10 đến 15 phút mà không cần dụng cụ nặng hoặc chuyên dụng, giảm thiểu thời gian dừng máy khi thay đổi sản phẩm.

5. Động cơ 3kW hiệu suất cao với ghi log tham số PLC kỹ thuật số

Các cơ sở hiện đại yêu cầu máy móc công nghiệp tiết kiệm năng lượng và hỗ trợ truy xuất dữ liệu đầy đủ để đáp ứng các tiêu chuẩn tuân thủ nghiêm ngặt.

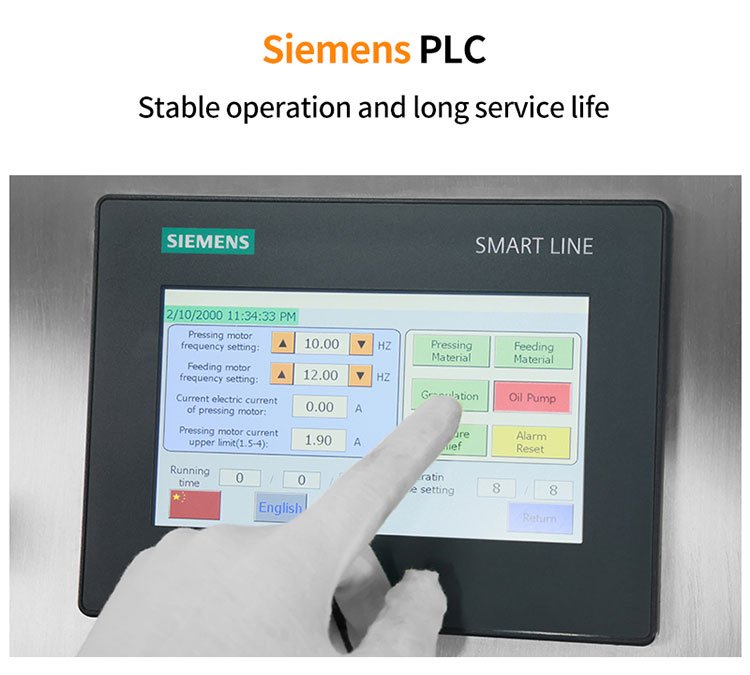

●Giải pháp cơ khí: Toàn bộ dòng ZKG được vận hành bởi động cơ mô-men xoắn cao, tiết kiệm năng lượng 3kW được kết nối với hệ thống PLC công nghiệp Omron hoặc Siemens.

●Lợi ích kỹ thuật: Động cơ 3kW mang lại hiệu suất năng lượng ấn tượng đồng thời cung cấp lực nén lên đến 8T. HMI màn hình cảm ứng tích hợp theo dõi và ghi lại các thông số xử lý quan trọng — như tốc độ cấp liệu (0-24 r.p.m.), tốc độ con lăn (0-20 r.p.m.) và áp suất vận hành — theo thời gian thực, đáp ứng đầy đủ tiêu chuẩn toàn vẹn dữ liệu FDA 21 CFR Part 11.

6. Bố trí cGMP nhỏ gọn & cách ly vật liệu toàn bộ SUS316L

Việc tích hợp thiết bị xử lý công suất lớn vào các bố cục phòng sạch hiện có chật hẹp có thể trở nên vô cùng khó khăn nếu máy có khung quá cồng kềnh hoặc không đảm bảo vệ sinh.

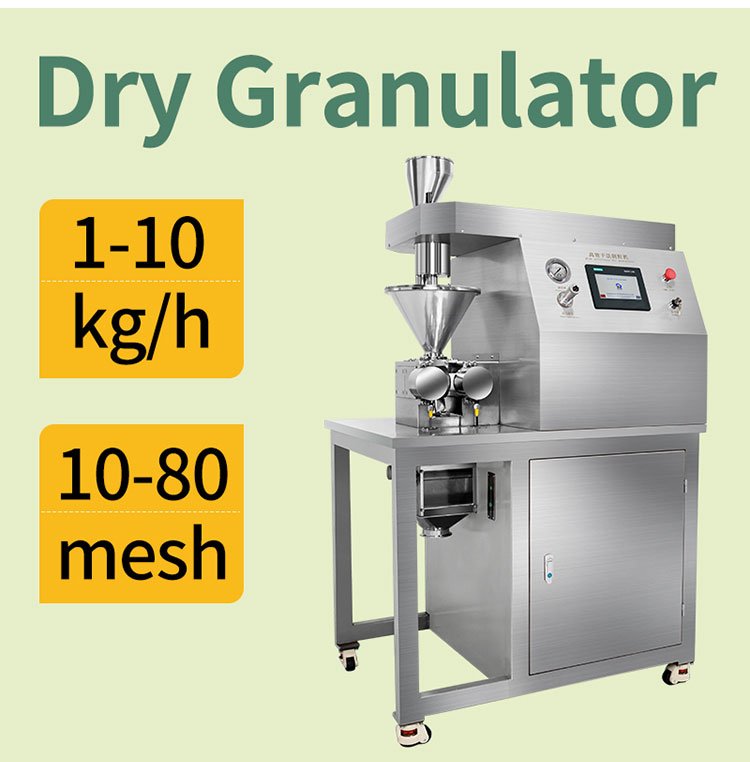

●Giải pháp cơ khí: Hệ thống ZKG có bố trí rất nhỏ gọn chỉ 1000 × 800 × 1650 mm, với trọng lượng tịnh rỗng là 350KG.

●Lợi ích kỹ thuật: Tất cả các bộ phận tiếp xúc với sản phẩm của máy tạo hạt dược phẩm ZKG được gia công từ vật liệu SUS316L thép không gỉ cao cấp. Thiết kế nhỏ gọn sử dụng vách cách ly bên trong để tách hoàn toàn các bộ phận truyền động cơ khí khỏi không gian phòng sạch vệ sinh, loại bỏ mọi vùng chết vệ sinh ẩn và đảm bảo tuân thủ dễ dàng các tiêu chuẩn thẩm định dược phẩm quốc tế nghiêm ngặt.

Ma trận thông số kỹ thuật: Dữ liệu hiệu suất dòng ZKG

Để hỗ trợ các kỹ sư thẩm định và nhóm mua sắm thương mại trong quá trình đánh giá thiết bị, ma trận kỹ thuật dưới đây trình bày các thông số cơ khí chính xác của dòng máy compact thông minh của chúng tôi:

Tối ưu hóa sản xuất dạng bào chế rắn của bạn

Dòng ZKG của Rich Packing máy tạo hạt khôDòng ZKG của Rich Packing cung cấp một giải pháp hiệu quả, có độ tin cậy cao để xử lý các công thức dạng bào chế rắn khó. Bằng cách kết hợp thiết kế dạng khung ban công bằng thép không gỉ SUS316L tiên tiến với hệ thống kiểm soát lực đẩy cơ học không thủy lực 6-8T, hệ thống làm mát trục lăn hai kênh tích hợp, và hệ thống sàng nghiền hai giai đoạn tốc độ thấp nhẹ nhàng, nền tảng nhỏ gọn này loại bỏ các vấn đề thường gặp như biến đổi màu vật liệu, phân hủy do nhiệt và tạo bụi bột quá mức.

Câu hỏi thường gặp kỹ thuật cho các nhóm mua sắm phòng sạch

Q1: Tại sao nên chọn máy tạo hạt khô thay vì dây chuyền tạo hạt ướt cho dược phẩm?

A: Máy tạo hạt khô hoàn toàn loại bỏ nhu cầu sử dụng chất kết dính lỏng và các giai đoạn sấy nhiệt. Đây là lựa chọn hàng đầu cho các hoạt chất dược phẩm (API) nhạy cảm với độ ẩm và nhiệt, giúp giảm chi phí tá dược và tiết kiệm năng lượng phòng sạch.

Q2: Máy ép trục lăn kiểm soát lực đẩy tối đa như thế nào mà không sử dụng hệ thống dầu thủy lực truyền thống?

A: Hệ ZKG của chúng tôi tích hợp hệ thống điều khiển lực tuyến tính cung cấp lực đẩy liên tục, mô-men xoắn cao là 6-8T Thiết kế này mang lại sự ổn định áp suất tuyệt đối trên toàn bộ trục lăn đồng thời loại bỏ mọi nguy cơ nhiễm dầu trong môi trường làm việc cGMP.

Q3: Hệ thống đảm bảo phân bố kích thước hạt ổn định trong khoảng 10-80 mesh như thế nào?

A: Bằng cách cân bằng trục vít cấp liệu đồng bộ (0-24 rpm) với tốc độ trục lăn biến thiên (0-20 rpm), máy tạo ra các dải nén ổn định. Sau đó, chúng được xử lý qua hệ thống sàng nghiền cơ học hai giai đoạn tối ưu, giữ mức bột mịn luôn dưới 10%.

Q4: Máy ép trục lăn ZKG có thể xử lý bột thảo dược dính hoặc có điểm nóng chảy thấp không?

A: Có. Máy tạo hạt khô ZKG được trang bị hệ thống làm mát nước hai kênh tích hợp bên trong các trục lăn. Hệ thống này giữ nhiệt độ bề mặt dưới 20°C giúp ngăn các chiết xuất bị dính, chảy hoặc bám lên bề mặt trục lăn.

Q5: Diện tích sàn yêu cầu và quy trình vệ sinh của máy tạo hạt 350KG này là gì?

A: Máy có diện tích nhỏ gọn 1000 × 800 × 1650 mm giúp dễ dàng tích hợp vào các phòng sạch chật hẹp. Thiết kế trục lăn dạng công-xôn tiên tiến cho phép một người vận hành có thể hoàn tất toàn bộ quá trình tháo rửa trong 10 minutes mà không cần dụng cụ chuyên dụng.
