Máy chiết rót viên nang bán tự động đạt chuẩn CGMP

Máy đóng nang bán tự động cGMP

*** Thông số kỹ thuật

Máy đóng nang bán tự động: 7 nâng cấp cGMP giúp giảm mạnh thời gian thay đổi và ngăn ngừa hư hỏng viên nang

Giới thiệu: Cân bằng giữa tính linh hoạt và tính nghiêm ngặt quy định trong sản xuất lô nhỏ

Các hệ thống cấp thấp truyền thống thường gây ra sai lệch khối lượng không chấp nhận được, rò rỉ bột và tỷ lệ loại bỏ viên nang cao do sai lệch cơ khí. Đối với các cơ sở xử lý dược chất hoạt tính (API) có giá trị cao hoặc các loại bột hữu cơ nhạy cảm, những thiếu hiệu quả cấu trúc này nhanh chóng dẫn đến lãng phí nguyên liệu và nguy cơ không đạt các cuộc kiểm toán quy định nghiêm ngặt.

Giải pháp cho thách thức vận hành này là tìm ra một điểm cân bằng hiệu quả, thu hẹp khoảng cách giữa sản lượng công nghiệp lớn và tính linh hoạt cho nhiều loại sản phẩm. Việc triển khai một hệ thốngmáy đóng nang bán tự độngmạnh mẽ và có độ phản hồi cao cho phép các cơ sở sản xuất đạt được lợi ích chính xác của việc định lượng tự động ổn định mà không phải đánh đổi khả năng thay đổi nhanh chóng.

Dòng sản phẩm thông minh Rich Packing đại diện cho một nâng cấp lớn trong sản xuất dược phẩm dạng rắn phân khúc trung. Được thiết kế để xử lý nhiều đặc tính bột và vật liệu vỏ nang khác nhau, nền tảng công nghiệp này cung cấp khả năng kiểm soát cơ khí chính xác cần thiết để bảo vệ biên lợi nhuận sản phẩm và đơn giản hóa quá trình thẩm định phòng sạch.

Tách rời máy đóng nang bán tự động hiện đại: Kiến trúc cơ khí & quy trình vận hành

Để thực sự hiểu độ tin cậy vận hành của một hệ thốngmáy đóng nang bán tự động, tiên tiến, cần nhìn vượt qua lớp vỏ kim loại bên ngoài và phân tích các hệ thống con được đồng bộ hóa điều khiển chu trình của nó. Một hệ thốngmáy đóng nang bán tự động dạng nạp bán tự độnggiá rẻ thường dựa vào các cần gạt thủ công không hỗ trợ, xích truyền động hở và bộ hẹn giờ analog cơ bản. Những thiết kế cũ này khó duy trì tốc độ xử lý ổn định và thiếu khả năng kiểm soát cơ khí chính xác để ngăn ngừa nhiễm bẩn vật liệu.

Ngược lại, một hệ thống cao cấp, đạt chuẩn sản xuất của mộtmáy đóng nang bán tự độngsử dụng bố cục cơ khí mô-đun phi tập trung, trong đó mỗi giai đoạn của quy trình đóng nang được điều khiển bởi các trạm độc lập có đồng bộ điện tử. Toàn bộ chu trình xử lý được chia thành ba giai đoạn hiệu suất cao riêng biệt:

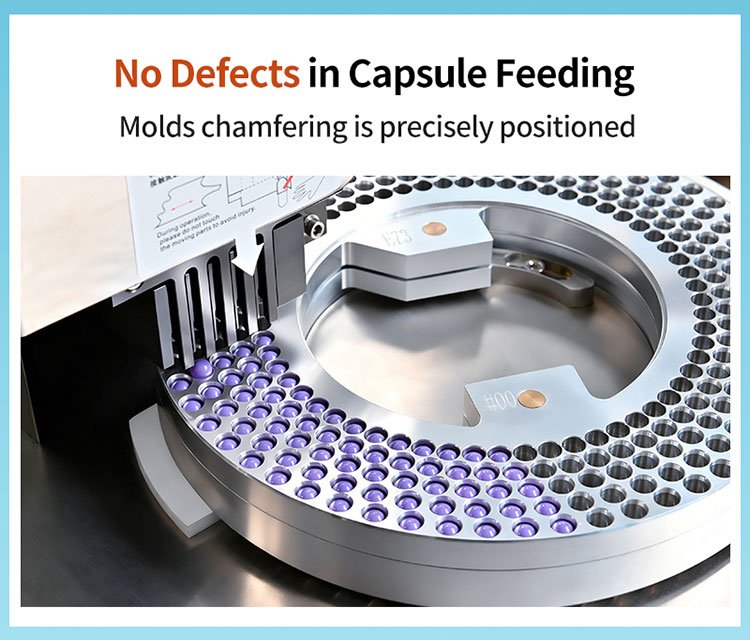

1. Giai đoạn cấp và phân loại nang

Chu trình đóng nang bắt đầu tại trạm định hướng. Các viên nang rỗng bằng gelatin cứng hoặc thực vật chưa tách được đưa vào phễu chứa dung lượng lớn. Được dẫn hướng bởi hệ thống phân luồng nhiều kênh tùy chỉnh, vỏ nang trượt xuống cơ chế định vị. Tại đây, các ngón định hướng sẽ cơ học sắp xếp từng vỏ nang sao cho nắp luôn hướng lên trên.

Sau khi được căn chỉnh, các hàng vỏ nang đi qua khối tách chân không tích hợp. Một chênh lệch áp suất không khí được hiệu chỉnh chính xác sẽ kéo phần thân nang xuống phần dưới của đĩa nạp hai lớp, trong khi phần nắp được giữ lại ở phần trên. Nền tảng máy đóng nang bán tự động thông minh của chúng tôimáy nạp nang bán tự độngđạt tỷ lệ tách thành công vượt quá 99,9%, loại bỏ hiệu quả nguy cơ làm vỡ vỏ nang trong giai đoạn đầu này.

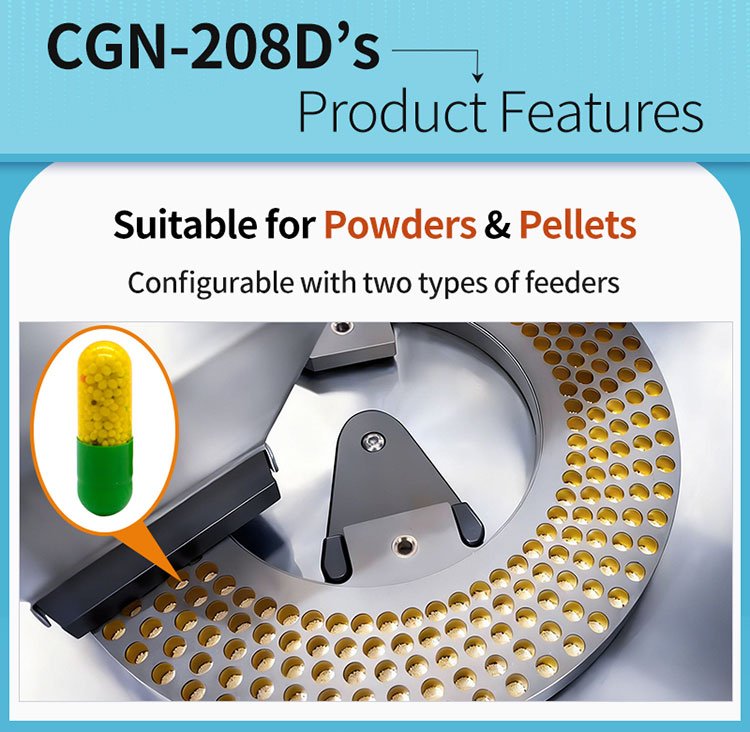

2. Giai đoạn định lượng vật liệu theo thể tích

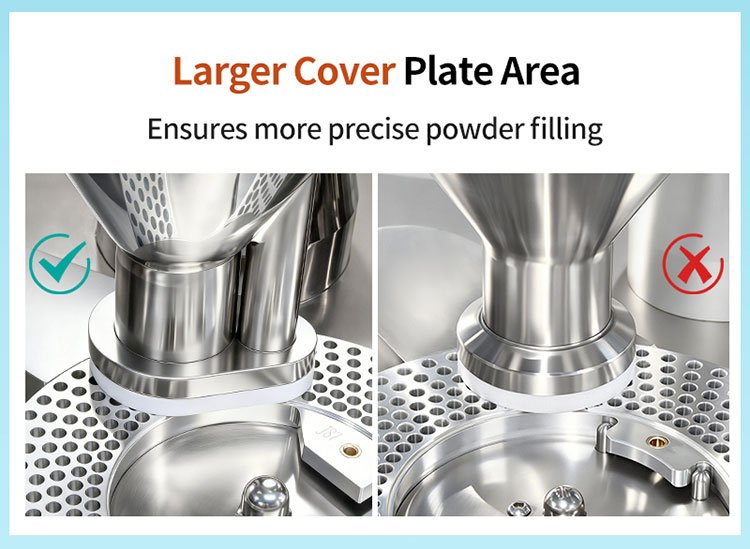

Sau khi tách, người vận hành chuyển phần dưới của đĩa nạp chứa thân nang mở sang bàn quay định lượng tốc độ biến thiên. Giai đoạn này hoạt động như một cơ chếmáy đóng nang bán tự độngchính xác. Ngay bên dưới phễu bột là một trục vít đứng kết hợp với cánh khuấy chuyển động liên tục độc lập.

Khi đĩa nạp quay dưới vòi định lượng, trục vít sẽ đưa một lượng vật liệu chính xác về mặt toán học vào thân nang. Do tốc độ quay của đĩa nạp và tốc độ của trục vít được điều khiển bởi các bộ biến tần độc lập (VFD), người vận hành có thể tinh chỉnh mức nạp thể tích với độ chính xác rất cao. Thiết lập này đảm bảo phân bố vật liệu đồng đều, ngay cả khi xử lý các chiết xuất thảo dược khó chảy hoặc bột hút ẩm dính.

3. Giai đoạn khóa ngang và đẩy ra

Sau giai đoạn định lượng, người vận hành đặt đĩa nắp lên đĩa thân đã được nạp đầy và chuyển toàn bộ cụm đến trạm đóng kín bằng khí nén. Trong các thiết bị truyền thống, bước này yêu cầu người vận hành kéo một cần cơ khí nặng theo phương thẳng đứng. Quá trình thủ công này thường tạo lực không đều, có thể làm biến dạng thành nang mỏng và gây rò rỉ bột.

Máy hiện đại hóa của chúng tôi "máy chiết rót viên nang bán tự độngcập nhật quy trình này bằng cách sử dụng một xi lanh khí nén ngang chuyên dụng. Khi người vận hành kích hoạt hai nút an toàn kép, xi lanh khí nén mở rộng theo phương ngang, tạo lực kẹp đồng đều hoàn hảo trên toàn bộ bề mặt đĩa chiết rót. Áp lực cân bằng này đẩy thân viên nang vào nắp một cách chắc chắn, khóa chúng ở độ sâu ăn khớp đã được cài đặt chính xác. Các viên nang đã khóa sau đó được tự động đưa ra ngoài thông qua máng dẫn vào thùng chứa, hoàn toàn không bụi và sẵn sàng cho công đoạn đánh bóng thứ cấp.

7 lợi thế kiến trúc của máy chiết viên nang bán tự động thông minh của chúng tôi

Tổng sản lượng và độ tin cậy của máy Rich Packing máy chiết rót viên nang bán tự độngđược xây dựng dựa trên lựa chọn vật liệu có chủ đích và dung sai sản xuất chính xác. Dưới đây là phân tích chuyên sâu về 7 nâng cấp kỹ thuật cốt lõi được thiết kế để nâng cao hiệu suất dây chuyền, bảo vệ vỏ viên nang dễ vỡ và đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn phòng sạch.

1. Thép không gỉ 316L & Tuân thủ cGMP đầy đủ

Vận hành trong các phòng sạch dược phẩm và thực phẩm chức năng được kiểm định nghiêm ngặt đòi hỏi máy móc được chế tạo từ vật liệu cao cấp, không phản ứng, có khả năng chịu được các quy trình khử trùng mạnh.

●Thiết kế cấu trúc:Mọi bộ phận tiếp xúc trực tiếp với bột hoạt tính hoặc vỏ rỗng đều được gia công từ thép không gỉ SUS316L đạt chuẩn y tế, trong khi khung kết cấu bên ngoài được chế tạo từ SUS304 chịu tải nặng.thép không gỉ SUS316L, trong khi khung bên ngoài được chế tạo từ SUS304 chịu tải nặng.

●Ưu thế vận hành:Thiết bị có bố cục dạng ban công mở, sạch sẽ với bề mặt làm việc phẳng hoàn toàn, không có khe hở. Thiết kế liền mạch này loại bỏ hoàn toàn các điểm giữ vật liệu, cho phép vệ sinh nhanh chóng, không để lại dấu vết và giúp cơ sở của bạn dễ dàng vượt qua các cuộc kiểm định vệ sinh nghiêm ngặt của FDA và EMA châu Âu.

2. Tốc độ định lượng biến tần (Độ chính xác ±3% đã được xác minh)

Xử lý các loại bột có đặc tính chảy kém, mật độ khối thay đổi hoặc tích điện cao có thể dễ dàng gây ra sai lệch khối lượng giữa các lô.

●Thiết kế cấu trúc:Trạm định lượng bột sử dụng cánh khuấy chuyển động liên tục độc lập kết hợp với trục vít cấp liệu thẳng đứng, cả hai đều được dẫn động bởi bộ biến tần (VFDs) cao cấp.

●Ưu thế vận hành:Bằng cách giữ mật độ bột đồng nhất trong phễu chứa và cho phép điều chỉnh kỹ thuật số chính xác tốc độ trục vít, máy làm viên nang bán tự động tiên tiến của chúng tôi giữ sai lệch khối lượng chiết rót trong phạm vi chặt chẽ ±3%. Độ ổn định vượt trội này giúp bảo vệ biên lợi nhuận của bạn đối với các công thức cao cấp và ngăn ngừa lãng phí do chiết rót dư thừa.máy làm viên nang bán tự độnggiữ sai lệch khối lượng chiết rót trong phạm vi chặt chẽ±3%biên độ. Sự đồng nhất vượt trội này giúp bảo vệ lợi nhuận của bạn đối với các công thức cao cấp và ngăn ngừa chi phí do chiết rót dư thừa.

3. Thiết kế thay đổi định dạng không cần dụng cụ trong 15 phút

Đối với các nhà sản xuất theo hợp đồng quản lý lịch sản xuất đa dạng với lô nhỏ, việc lãng phí hàng giờ thời gian sản xuất quý giá cho việc thay đổi dây chuyền cơ khí có thể ảnh hưởng nghiêm trọng đến lợi nhuận.

●Thiết kế cấu trúc:Toàn bộ bộ định dạng—including đĩa phân loại viên nang, đường dẫn định hướng và đĩa chiết rót hai lớp—sử dụng cấu hình thay nhanh chuyên dụng được cố định bằng chốt định vị gia công chính xác.

●Ưu thế vận hành:Một người vận hành duy nhất có thể hoàn tất thay đổi định dạng (từ cỡ #00 xuống đến #4) chỉ trong 15 phút mà không cần cờ lê chuyên dụng hay công cụ hiệu chuẩn phức tạp.15 phútkhông có cờ lê chuyên dụng hoặc công cụ hiệu chuẩn phức tạp. Khả năng thay đổi nhanh này giúp giảm thời gian dừng máy và tối đa hóa sự linh hoạt của dây chuyền mỗi ngày.

4. Hệ thống thân thiện với viên nang thực vật HPMC vỏ giòn bảo vệ đặc biệt

Viên nang thực vật hữu cơ HPMC (hydroxypropyl methylcellulose) và pullulan rất phổ biến ở thị trường phương Tây, nhưng chúng giòn hơn, dễ vỡ hơn và dễ bị tĩnh điện hơn so với vỏ gelatin. vỏ gelatin.

●Thiết kế cấu trúc:Các ngón định hướng, càng định vị và rãnh phân loại được đánh bóng vi mô và xử lý bằng một lớp phủ chống tĩnh điện crom đặc biệt.

●Ưu thế vận hành:Đường dẫn mượt mà, ma sát thấp này đảm bảo viên nang thực vật dễ vỡ được định hướng và tách ra mà không bị trầy xước, nứt hoặc kẹt. Sự bảo vệ này giúp giảm tỷ lệ phế phẩm vỏ và tiết kiệm chi phí vật liệu viên nang rỗng đắt tiền.

5. Kiến trúc điều khiển PLC màn hình cảm ứng phi tập trung

Thiết bị truyền thống dựa trên các nút gạt cơ học và núm xoay analog khiến người vận hành khó sao chép chính xác thông số quy trình giữa các ca sản xuất.

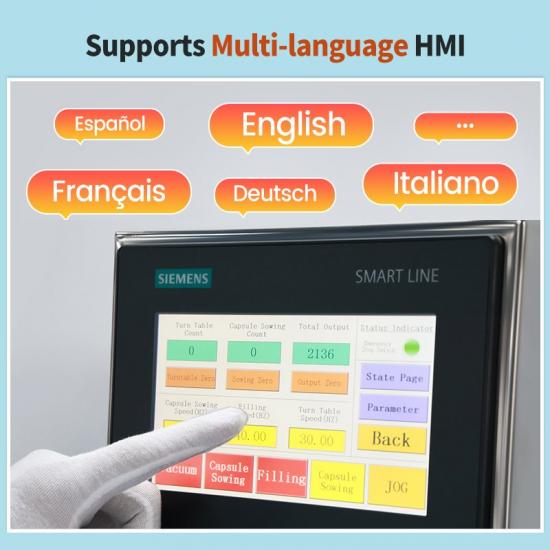

●Thiết kế cấu trúc:Các nút vật lý được thay thế bằng màn hình HMI cảm ứng gắn trục trung tâm, kết nối với hệ thống PLC công nghiệp Omron hoặc Siemens.

●Ưu thế vận hành:Người vận hành có thể quản lý tốc độ đĩa chiết rót, tốc độ quay trục vít và chu kỳ hút chân không thông qua giao diện kỹ thuật số thống nhất. Việc lưu các thông số chính xác này dưới dạng công thức kỹ thuật số đảm bảo khả năng lặp lại tuyệt đối giữa các lô, khiến đây trở thành một nền tảng máy làm viên nang bán tự động rất đáng tin cậy cho các cơ sở hiện đại.máy làm viên nang bán tự độngnền tảng cho các cơ sở hiện đại.

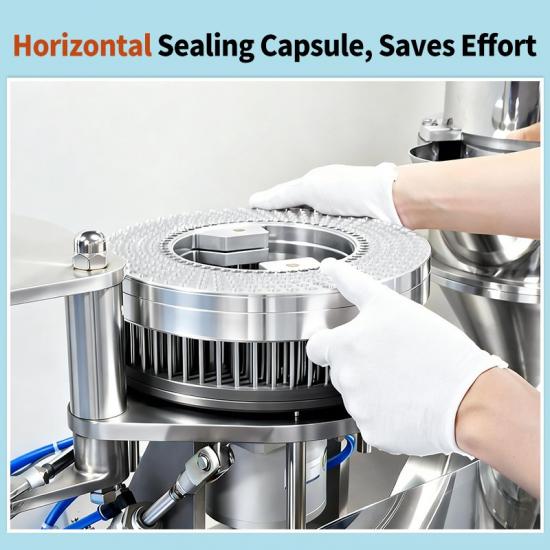

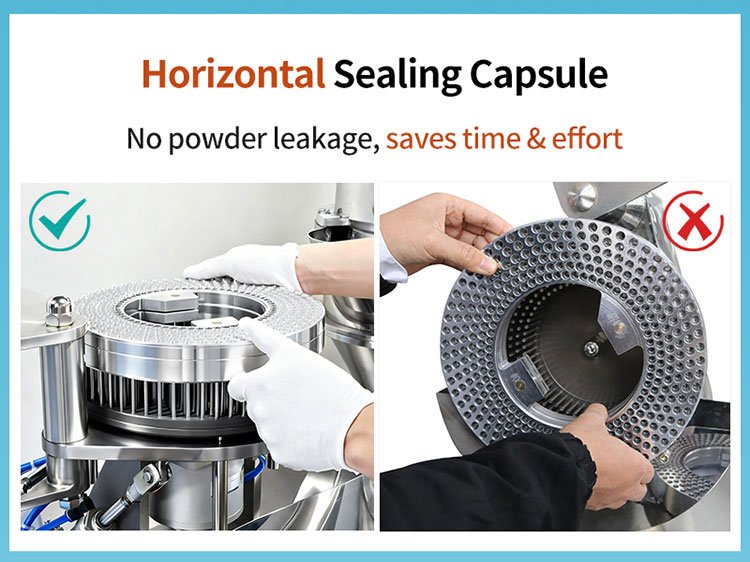

6. Trạm đóng viên nang bằng xi lanh khí nén ngang

Các cần gạt đóng theo phương thẳng đứng truyền thống gây nhiều áp lực lên người vận hành và thường tạo ra sự phân bổ lực không đều, dẫn đến biến dạng thành viên nang và rò rỉ bột lỏng.

●Thiết kế kết cấu:Trạm đóng kín được trang bị một xi lanh khí nén ngang tác động kép, loại chịu tải nặng, cung cấp lực kẹp được phân bổ hoàn hảo trên toàn bộ bề mặt của đĩa khuôn.

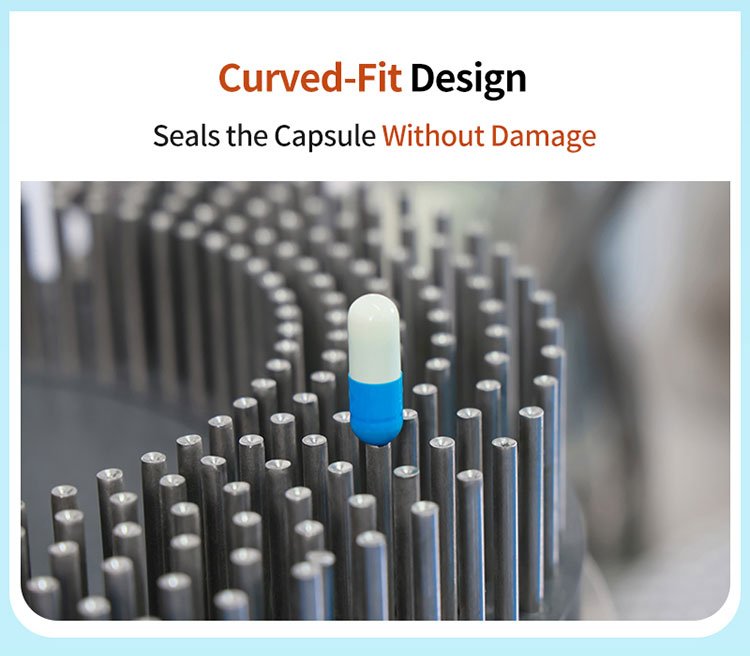

●Ưu thế vận hành:Thiết kế ép ngang này đảm bảo mọi viên nang được đóng đến đúng độ khóa chính xác, không biến dạng mà không làm tràn bột. Chu trình tự động giúp giảm mệt mỏi cho người vận hành, giữ khu vực làm việc cực kỳ sạch sẽ, và hoạt động như một “máy đóng nang bán tự động” hiện đại, hiệu quả.máy đóng nang bán tự động.

7. Tủ điện điện tử mô-đun tập trung với các linh kiện tiêu chuẩn toàn cầu

Việc sử dụng các linh kiện điện không tiêu chuẩn, không có thương hiệu có thể dẫn đến thời gian dừng dây chuyền nghiêm trọng nếu một bộ phận điều khiển nhỏ gặp sự cố và phải chờ thời gian vận chuyển quốc tế kéo dài.

●Thiết kế kết cấu:Tất cả bộ điều khiển điện tử, biến tần tần số và rơ-le an toàn được sắp xếp gọn gàng trong một tủ điện mô-đun kín, tập trung, đạt chuẩn IP55.

●Ưu thế vận hành:Bằng việc tích hợp các linh kiện được công nhận toàn cầu từ các thương hiệu hàng đầu như Schneider, Omron và Siemens, Rich Packing đảm bảo độ tin cậy điện tuyệt đối. Các linh kiện dự phòng dễ dàng được tìm mua tại địa phương ở bất kỳ đâu trên thế giới, loại bỏ rủi ro thời gian dừng máy kéo dài do các bộ phận tùy chỉnh khó tìm.

Ma trận so sánh kỹ thuật: Bản ép thủ công vs. Dòng bán tự động vs. Hoàn toàn tự động

Để giúp các đội ngũ mua sắm đưa ra quyết định đầu tư vốn có cơ sở, bảng so sánh dưới đây phân tích các chỉ số hiệu suất, nhân công và diện tích của các phương pháp đóng nang khác nhau.

Chi phí sở hữu tổng thể (TCO) và hỗ trợ thẩm định phòng sạch

Khi mua một dây chuyền liều rắn thứ cấp mới, các nhà sản xuất dược phẩm và thực phẩm bổ sung giàu kinh nghiệm không chỉ nhìn vào giá mua ban đầu mà tập trung vàoTổng chi phí sở hữu (TCO)Thiết bị tưởng chừng là một món hời ban đầu có thể nhanh chóng trở thành gánh nặng tài chính nếu nó đòi hỏi hỗ trợ kỹ thuật hiện trường tốn kém, các chi tiết thay đổi tùy chỉnh, hoặc gây ra thời gian trì hoãn dài trong quá trình kiểm định phòng sạch theo quy định.

Rich Packing tối ưu hóa TCO dài hạn của bạn bằng cách đơn giản hóa quy trình tuân thủ. Chúng tôi hiểu rằng việc chuẩn bị cho một cuộc kiểm tra của FDA, Health Canada hoặc các cơ quan quản lý dược phẩm quốc gia châu Âu có thể tốn nhiều thời gian và chi phí cho các đội ngũ đảm bảo chất lượng (QA) nội bộ của bạn.

. Để loại bỏ rào cản này, mọi dòng cao cấp máy đóng nang bán tự động chúng tôi sản xuất và giao trực tiếp từ nhà máy với một gói tài liệu thẩm định toàn diện, được xây dựng đầy đủ. Điều này bao gồm các mẫu tiếng Anh bản ngữ rõ ràng cho IQ, OQ, and PQ tuân thủ.

Bằng cách cung cấp cho đội ngũ kỹ thuật của bạn các quy trình sẵn sàng sử dụng cho hiệu chuẩn cảm biến, vòng dừng khẩn cấp và theo dõi lô vật liệu, chúng tôi giúp bạn tiết kiệm hàng nghìn đô la chi phí tư vấn bên ngoài và đẩy nhanh thời gian đưa sản phẩm ra thị trường.

Tóm tắt & Kêu gọi hành động: Bảo đảm giá trực tiếp từ nhà máy

. Đầu tư vào nền tảng máy thông minh của Rich Packing máy đóng nang bán tự động nền tảng nghĩa là lựa chọn độ chính xác, tính linh hoạt và độ tin cậy dài hạn. Bằng cách kết hợp bố cục dạng ban công bằng thép không gỉ SUS316L tiên tiến, hệ thống trục vít định lượng thể tích biến tần, thiết kế thay đổi khuôn không cần dụng cụ trong 15 phút, và cơ cấu đóng khí nén ngang dạng phẳng, thiết bị này loại bỏ các vấn đề thường gặp như hư hại thành nang, rò rỉ bột lỏng và trọng lượng chiết không ổn định.

Dù bạn đang ra mắt một thương hiệu thực phẩm chức năng nhỏ, mở rộng quy mô phòng thí nghiệm thử nghiệm lâm sàng, hay tối ưu hóa một cơ sở đóng gói theo hợp đồng với nhiều loại sản phẩm, thiết bị của chúng tôi cung cấp khả năng kiểm soát cấu trúc và hỗ trợ thẩm định cần thiết để đảm bảo sản lượng sản xuất.

Câu hỏi thường gặp kỹ thuật dành cho các nhóm mua sắm phòng sạch

Câu hỏi 1: Máy đóng nang bán tự động này có thể chạy cả viên nang gelatin và viên nang thực vật HPMC không?

Đáp: Có, hoàn toàn được. Các cơ chế cấp liệu, căn chỉnh và phân loại tiên tiến của chúng tôi được xử lý đánh bóng vi mô chính xác và phủ các lớp chống tĩnh điện chuyên dụng. Thiết kế ma sát thấp này đảm bảo các viên nang HPMC có nguồn gốc thực vật, dễ vỡ và giòn được định hướng và tách ra trơn tru mà không bị kẹp, nứt hoặc vỡ.

Câu hỏi 2: Thời gian thay đổi trung bình khi chuyển đổi giữa các kích thước viên nang khác nhau (ví dụ #00 sang #1) là bao lâu?

Đáp: Nhờ thiết kế thay khuôn không cần dụng cụ tiên tiến sử dụng chốt định vị chính xác, một người vận hành có thể hoàn tất toàn bộ quá trình thay khuôn định dạng. Việc tháo tấm phân loại, rãnh căn chỉnh và đĩa chiết kép—cùng với cấu hình vi căn chỉnh—mất dưới 15 đến 20 phút hoàn toàn.

Câu hỏi 3: Máy duy trì độ chính xác định lượng trong khoảng ±3% đối với các loại bột kém chảy như thế nào?

Đáp: Máy kết hợp bộ khuấy bột quay tốc độ biến thiên độc lập trong phễu chứa với trục vít cấp liệu đứng do PLC Siemens điều khiển độc lập. Hệ thống chuyển động kép liên tục này giúp duy trì mật độ vật liệu đồng nhất và loại bỏ hiện tượng vón cục, đảm bảo trọng lượng chiết thể tích ổn định cao trên tất cả các hàng thân nang.

Câu hỏi 4: Các bạn có cung cấp tài liệu thẩm định tuân thủ tiêu chuẩn cho các cuộc kiểm tra y tế quốc tế không?

Đáp: Hoàn toàn có. Mỗi máy đóng nang bán tự động hiệu suất cao của Rich Packing đều được giao trực tiếp từ nhà máy với một gói hồ sơ đủ điều kiện hoàn chỉnh. Gói này bao gồm các mẫu tiếng Anh chi tiết cho thẩm định lắp đặt (IQ), thẩm định vận hành (OQ) và thẩm định hiệu suất (PQ) nhằm giúp bạn dễ dàng vượt qua các kiểm tra quy định tại địa phương.máy đóng nang bán tự động được giao trực tiếp từ nhà máy với một bộ hồ sơ thẩm định hoàn chỉnh. Điều này bao gồm các mẫu tiếng Anh chi tiết cho Thẩm định Lắp đặt (IQ), Thẩm định Vận hành (OQ) và Thẩm định Hiệu suất (PQ) để giúp bạn vượt qua các kiểm tra quy định tại địa phương một cách thuận lợi.

Câu hỏi 5: Yêu cầu về khí nén và tiện ích của cơ sở cho máy đóng nang này là gì?

Đáp: Máy yêu cầu nguồn khí nén ổn định của nhà máy với áp suất 0.6MPa và lưu lượng phù hợp để vận hành các xi lanh khí nén đóng ngang. Tủ điện bên trong có thể được đấu dây tùy chỉnh tại nhà máy để phù hợp với mọi cấu hình điện áp quốc tế tiêu chuẩn (ví dụ 220V/440V, 3 pha, 50/60Hz).
