Dây chuyền sản xuất chiết rót viên nang hoàn chỉnh: Hướng dẫn về thiết bị, quy trình và lựa chọn máy

Việc lập kế hoạch cho một dây chuyền sản xuất chiết rót viên nang hoàn chỉnh không chỉ đơn thuần là chọn một chiếc máy duy nhất. Toàn bộ dây chuyền sản xuất được xây dựng xung quanh máy chiết rót viên nang như là thiết bị trung tâm. Một hệ thống thực tế cần phải cấp liệu ổn định, tách và chiết rót viên nang rỗng một cách chính xác, đóng viên nang đáng tin cậy, làm sạch và kiểm tra các viên nang thành phẩm, sau đó chuyển chúng đến quy trình đóng gói cần thiết.

Trong hầu hết các dự án, thiết bị hoạt động chặt chẽ nhất với máy chiết rót bao gồm bộ nạp viên nang rỗng, máy cấp liệu chân không, máy đánh bóng và phân loại viên nang, và—khi yêu cầu kiểm soát chất lượng đòi hỏi—một máy dò kim loại. Các thiết bị thượng nguồn như máy trộn hoặc máy tạo hạt và thiết bị hạ nguồn như máy đóng vỉ hoặc dây chuyền đếm và đóng chai cũng có thể được thêm vào, nhưng sự cần thiết của chúng phụ thuộc vào công thức và định dạng đóng gói cuối cùng.

Dây chuyền sản xuất chiết rót viên nang hoàn chỉnh là gì?

Một dây chuyền viên nang hoàn chỉnh là một hệ thống sản xuất phối hợp thay vì là một gói máy cố định. Quy trình thường bắt đầu với bột, hạt hoặc viên nén đã chuẩn bị sẵn, tiếp tục qua quá trình chiết rót viên nang và xử lý sau chiết rót, và kết thúc với định dạng đóng gói đã chọn. Một số công thức có thể yêu cầu trộn, tạo hạt hoặc sấy khô trước khi chiết rót, trong khi những công thức khác có thể chuyển trực tiếp từ nguyên liệu đã chuẩn bị sang máy chiết rót viên nang.

Đối với hầu hết các dây chuyền tự động, trình tự sản xuất chính là: cấp viên nang rỗng + cấp nguyên liệu chiết rót → chiết rót viên nang → đánh bóng và phân loại viên nang → dò kim loại tùy chọn → đóng gói cuối cùng. Việc chuẩn bị nguyên liệu thượng nguồn có thể được thêm vào khi công thức yêu cầu.

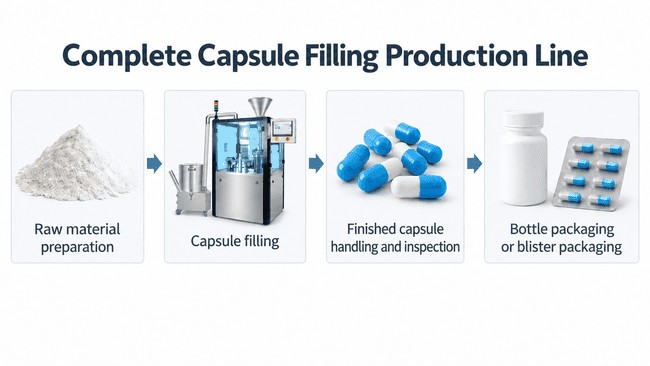

Thiết bị điển hình trong quy trình sản xuất viên nang hoàn chỉnh

Quy trình cốt lõi là cấp vỏ nang rỗng + cấp nguyên liệu chiết rót → chiết rót → đánh bóng/phân loại → kiểm tra tùy chọn → đóng gói cuối cùng; công đoạn chuẩn bị đầu nguồn và đóng gói cuối nguồn thay đổi tùy theo sản phẩm.

Máy chiết rót viên nang: Cốt lõi của dây chuyền sản xuất

Máy chiết rót viên nang quyết định năng lực sản xuất cơ bản, độ đồng nhất khi chiết rót và mức độ tự động hóa của dây chuyền. Một chiếc máy đáng tin cậy phải thực hiện nhiều thao tác liên tục và theo đúng trình tự: định hướng vỏ nang rỗng, tách nắp và thân, định lượng nguyên liệu chiết rót, đóng viên nang và xả thành phẩm để xử lý ở công đoạn sau.

Đối với sản xuất dược phẩm và thực phẩm chức năng thương mại, việc lựa chọn máy chiết rót viên nang không nên chỉ dựa vào tốc độ tối đa. Vận hành ổn định, độ đồng nhất về liều lượng, độ tin cậy khi tách vỏ nang, sự thuận tiện khi thay đổi quy cách, dễ dàng vệ sinh và thiết kế tuân thủ quy định cũng quan trọng không kém vì những yếu tố này ảnh hưởng trực tiếp đến sản lượng thực tế hàng ngày và hiệu suất dây chuyền lâu dài.

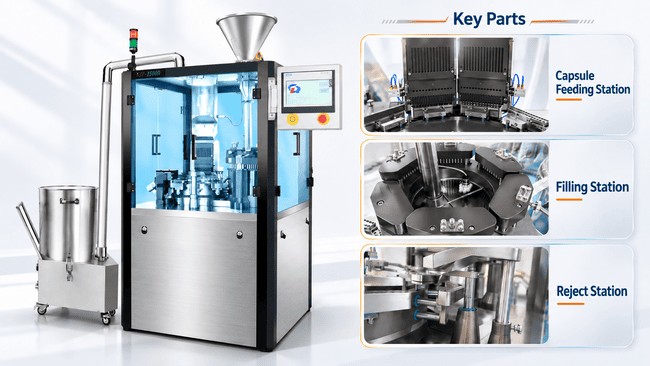

Máy chiết rót viên nang tự động và các trạm làm việc chính của nó.

2.1 Cách thức hoạt động của máy chiết rót viên nang tự động

Vỏ nang rỗng trước tiên được cấp và định hướng vào máy. Sau đó, nắp và thân được tách ra, tiếp theo hệ thống định lượng sẽ chiết rót vào thân nang một lượng nguyên liệu cần thiết. Nắp được ghép lại với thân, viên nang được khóa chặt và viên nang hoàn thiện được xả ra để đánh bóng, kiểm tra hoặc đóng gói.

Nguyên liệu chiết rót phổ biến nhất là dạng bột, nhưng tùy thuộc vào máy và hệ thống định lượng, viên nang cũng có thể được chiết rót bằng hạt, viên nén và một số sản phẩm kết hợp. Do đó, cấu hình định lượng chính xác nên được lựa chọn theo công thức thực tế thay vì chỉ dựa vào kích thước viên nang.

2.2 Kích thước viên nang và khả năng tương thích với nguyên liệu

Máy chiết rót viên nang cứng tự động thường có thể được cấu hình cho các kích thước viên nang phổ biến từ #000 đến #5, tùy thuộc vào kiểu máy chiết rót và bộ khuôn. Khi thay đổi kích thước viên nang, các khuôn và bộ phận thay thế liên quan cũng phải được thay đổi và điều chỉnh.

Tính chất nguyên liệu cũng quan trọng như kích thước viên nang. Độ chảy, khối lượng riêng, kích thước hạt và xu hướng phân tách đều ảnh hưởng đến độ ổn định khi định lượng. Nếu bột chảy kém, giải pháp có thể bao gồm điều chỉnh công thức, xử lý đầu nguồn hoặc cấu hình định lượng khác thay vì chỉ đơn giản là chạy máy chiết rót ở tốc độ thấp hơn.

Chất liệu vỏ nang cũng phải được xác nhận khi lựa chọn và thiết lập máy chiết rót viên nang. Viên nang gelatin và viên nang có nguồn gốc thực vật như viên nang HPMC có thể hoạt động khác nhau trong quá trình tách nắp-thân, vì vậy hệ thống chân không có thể yêu cầu các cài đặt áp suất âm khác nhau tùy theo chất liệu vỏ nang, chất lượng vỏ và điều kiện vận hành thực tế. Nếu viên nang có kích thước không tiêu chuẩn hoặc có kích thước đặc biệt, dự án không nhất thiết phải cần một chiếc máy khác: các khuôn chiết rót viên nang tùy chỉnh và các bộ phận thay thế có thể được thiết kế từ mẫu hoặc bản vẽ đã xác nhận.

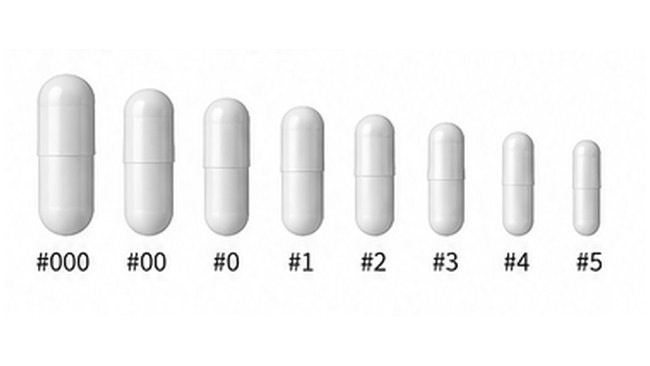

Các kích thước viên nang cứng phổ biến. Khả năng tương thích thực tế phụ thuộc vào kiểu máy và bộ khuôn.

2.3 Năng suất và độ chính xác khi chiết rót

Năng lực sản xuất nên là một trong những yếu tố đầu tiên cần xác định. Dòng máy chiết rót viên nang tự động NJP của Rich Packing có các model từ NJP-200C đến NJP-7600D. Trong tên model, con số đại diện cho số lượng viên nang danh định mà máy có thể hoàn thành mỗi phút trong điều kiện thử nghiệm không bột / chạy không tải. Sản lượng sản xuất thực tế phụ thuộc vào chất lượng viên nang, nguyên liệu chiết rót, cài đặt định lượng và điều kiện vận hành. Các dự án có sản lượng thấp hơn cũng có thể sử dụng thiết bị chiết rót viên nang bán tự động, nhưng năng suất không nên là yếu tố duy nhất khi so sánh máy bán tự động và máy hoàn toàn tự động.

Trong sản xuất thực tế, sản lượng sử dụng được phụ thuộc vào nhiều yếu tố hơn là tốc độ định mức. Chất lượng viên nang, độ chảy của nguyên liệu, độ ổn định khi định lượng, thiết lập của người vận hành và sự phù hợp của máy móc ở công đoạn sau đều ảnh hưởng đến hiệu quả dây chuyền. Một chiếc máy phù hợp phải đạt được sản lượng mục tiêu với quá trình tách và đóng viên nang ổn định, trọng lượng chiết rót đồng nhất và tỷ lệ lỗi thấp.

2.4 Máy chiết rót viên nang tự động so với bán tự động

Máy chiết rót viên nang bán tự động phù hợp cho các lô nhỏ, sản xuất thử nghiệm và các dự án có vốn đầu tư ban đầu thấp hơn. Chúng đòi hỏi sự tham gia nhiều hơn của người vận hành trong quá trình nạp, chiết rót và đóng viên nang, và yêu cầu về nhân sự có thể cao hơn tùy thuộc vào quy trình sản xuất.

Máy hoàn toàn tự động không chỉ đơn thuần là một lựa chọn tốc độ cao hơn. Rich Packing cũng cung cấp các model NJP tốc độ thấp hơn như NJP-200C và NJP-400C, vì vậy ưu điểm của chúng vẫn có thể rõ ràng ngay cả khi năng suất mục tiêu trùng lặp với model bán tự động. Vận hành tự động giúp giảm sự can thiệp thủ công liên tục và gánh nặng đào tạo người vận hành, giúp giảm yêu cầu về nhân công, cung cấp khả năng kiểm soát chu kỳ đồng nhất hơn và dễ dàng tích hợp với máy cấp liệu chân không, máy đánh bóng và phân loại viên nang, máy dò kim loại và thiết bị đóng gói ở công đoạn sau. Thiết kế khép kín, tiêu chuẩn hóa và dễ vệ sinh hơn của nó cũng phù hợp hơn cho các nhà máy dược phẩm đang hướng tới các yêu cầu sản xuất cGMP. Đối với các nhà máy kỳ vọng tăng trưởng trong tương lai, một dây chuyền hoàn toàn tự động cung cấp nhiều không gian hơn cho vận hành tiêu chuẩn hóa và tích hợp dây chuyền sau này.

2.5 Các yếu tố chính cần xem xét khi lựa chọn máy đóng nang

• Công thức sản phẩm và độ chảy: xác nhận xem nguyên liệu là bột, hạt, viên nén hay hỗn hợp, và cung cấp khối lượng riêng cũng như mẫu nguyên liệu khi có thể.
• Kích thước viên nang và trọng lượng chiết rót mục tiêu: những yếu tố này quyết định cấu hình bộ khuôn và định lượng.
• Sản lượng yêu cầu: tính toán nhu cầu sản xuất dựa trên sản lượng hàng ngày và giờ làm việc thay vì chỉ chọn theo tốc độ quảng cáo cao nhất.
• Độ đồng nhất khi chiết rót và kiểm soát lỗi: định lượng, tách và đóng viên nang ổn định quan trọng hơn tốc độ đỉnh điểm trong thời gian ngắn.
• Rò rỉ bột và kiểm soát bụi: chạy máy chiết rót viên nang với nguyên liệu thực tế hoặc đại diện và kiểm tra xem bột có bị rò rỉ quá mức xung quanh các trạm định lượng và chiết rót hay không. Rò rỉ nghiêm trọng làm tăng khối lượng công việc vệ sinh và có thể cho thấy niêm phong kém hoặc thiết lập không phù hợp.
• Tình trạng kẹt nang và độ ổn định khi vận hành: quan sát xem các vỏ nang rỗng có tách ra trơn tru hay không và máy có thường xuyên bị kẹt trong quá trình vận hành liên tục hay không. Một máy đóng nang tự động ổn định cần duy trì việc phân độ, đóng và đóng nắp trơn tru mà không cần can thiệp thủ công nhiều lần.
• Tiếng ồn vận hành và cơ cấu cam: yêu cầu thông số tiếng ồn vận hành đo được của máy và kiểm tra xem nó có duy trì ở mức khoảng hoặc dưới 75 dB trong các điều kiện thử nghiệm bình thường hay không. Tiếng ồn cơ học quá mức có thể là dấu hiệu cảnh báo về các vấn đề liên quan đến bộ truyền động, cam hoặc lắp ráp. Ngoài ra, hãy xác nhận xem máy đóng nang có sử dụng cơ cấu cam bên trong hay không và đánh giá độ rung, độ ổn định lâu dài và các yêu cầu bảo trì thay vì chỉ đánh giá dựa trên tốc độ.
• Chuyển đổi và vệ sinh: các khuôn, bộ phận tiếp xúc và linh kiện định lượng phải dễ tiếp cận để vệ sinh định kỳ và thay đổi sản phẩm.
• Tích hợp dây chuyền: xác nhận xem máy đóng nang sẽ vận hành như một máy độc lập hay kết nối trực tiếp với thiết bị cấp liệu, đánh bóng, kiểm tra và đóng gói.
• Vật liệu máy và các bộ phận tiếp xúc với sản phẩm: xác nhận những bộ phận nào sử dụng các loại thép không gỉ như SUS 304 hoặc 316L tùy theo ứng dụng. Khi cấp độ vật liệu quan trọng đối với dự án, hãy yêu cầu nhà cung cấp cung cấp tài liệu về vật liệu và nếu cần, hãy xác minh bằng thuốc thử nhận diện thép không gỉ hoặc phương pháp kiểm tra vật liệu phù hợp khác.
• Thiết kế hướng tới CE và cGMP: đối với sản xuất dược phẩm, không chỉ kiểm tra xem thiết bị đóng nang có tài liệu CE hay không, mà còn kiểm tra xem hệ thống bảo vệ, hệ thống điện, kiểm soát bụi, khả năng làm sạch, thiết kế tiếp xúc với sản phẩm và cấu trúc vận hành của máy có thể hỗ trợ các yêu cầu sản xuất cGMP của nhà máy hay không.

Thiết bị hỗ trợ chính

Máy đóng nang có thể vận hành độc lập, nhưng một số máy phụ trợ thường được kết hợp cùng để giúp quá trình sản xuất sạch hơn, ổn định hơn và dễ tự động hóa hơn. Đối với các dự án tự động, bộ nạp vỏ nang rỗng và máy cấp liệu chân không xử lý hai nhiệm vụ cấp liệu khác nhau: một máy cung cấp vỏ nang rỗng, trong khi máy kia chuyển bột hoặc hạt. Sau khi đóng, máy đánh bóng và phân loại nang cùng với máy dò kim loại tùy chọn sẽ hỗ trợ quá trình làm sạch và kiểm soát chất lượng ở hạ nguồn.

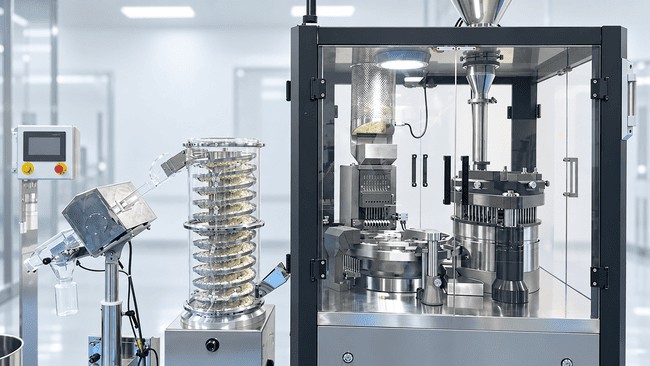

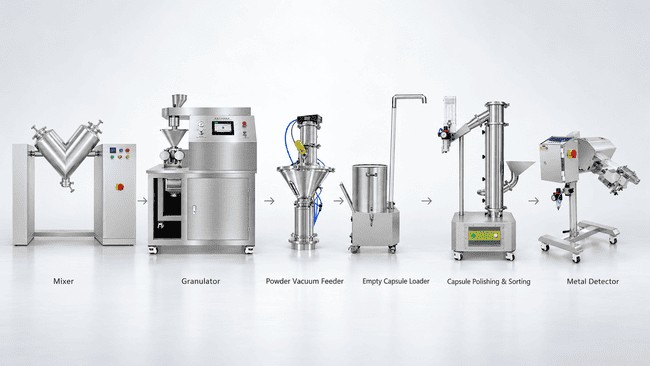

Ví dụ về các máy phụ trợ được sử dụng xung quanh máy đóng nang tự động.

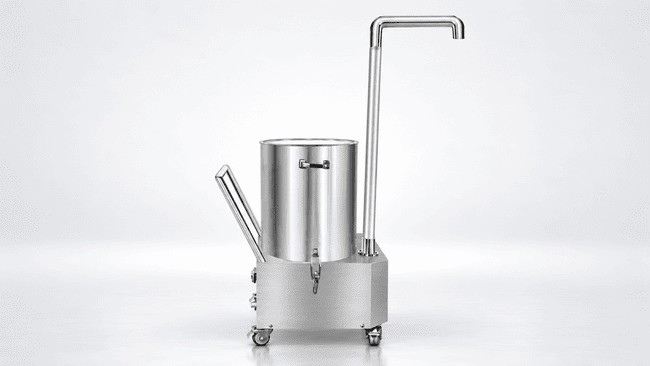

3.1 Bộ nạp vỏ nang rỗng

Bộ nạp vỏ nang rỗng tự động chuyển các vỏ nang cứng rỗng vào phễu chứa của máy đóng nang. Nó giúp giảm bớt việc nạp liệu thủ công lặp đi lặp lại và giúp duy trì nguồn cung cấp vỏ nang ổn định trong quá trình sản xuất liên tục.

Đối với các dây chuyền tự động tốc độ cao hơn, việc cấp vỏ nang tự động có thể giảm sự can thiệp của người vận hành và cải thiện tính liên tục của sản xuất. Bộ nạp phải phù hợp với kích thước nang, vật liệu vỏ và tốc độ sản xuất yêu cầu. Nó phục vụ mục đích khác với máy cấp liệu chân không, vốn xử lý vật liệu đóng nang thay vì vỏ nang rỗng.

3.2 Máy cấp liệu chân không

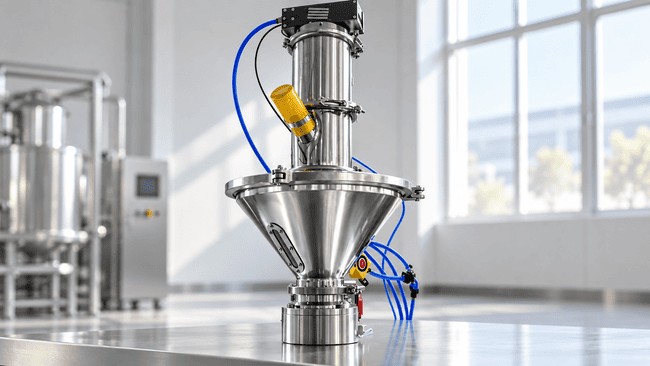

Máy cấp liệu chân không tự động chuyển bột hoặc hạt từ thùng chứa vật liệu vào phễu của máy đóng nang. Nó đặc biệt hữu ích trên các dây chuyền tự động vì giúp giảm việc nạp liệu thủ công lặp đi lặp lại, hạn chế tiếp xúc với bụi và giúp duy trì mức vật liệu ổn định hơn trong phễu.

Máy cấp liệu chân không không bắt buộc đối với mọi máy đóng nang, nhưng nó ngày càng trở nên hữu ích khi công suất sản xuất và mức độ tự động hóa tăng lên. Đối với sản xuất liên tục, đây là một trong những máy hỗ trợ thiết thực nhất cần xem xét.

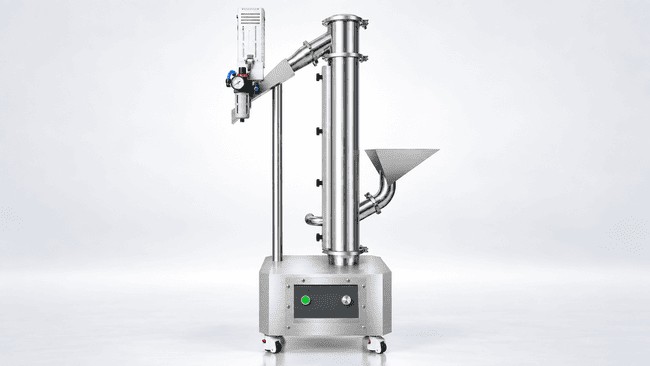

3.3 Máy đánh bóng và phân loại nang

Sau khi đóng, bột mịn có thể vẫn còn bám trên bề mặt ngoài của nang. Máy đánh bóng nang loại bỏ cặn này và cải thiện độ sạch cũng như hình thức của thành phẩm trước khi kiểm tra hoặc đóng gói.

Chức năng phân loại có thể loại bỏ thêm các nang rỗng, vỡ, lỏng, hư hỏng hoặc các nang bất thường khác, tùy thuộc vào thiết kế của thiết bị. Vì việc đánh bóng và phân loại diễn ra ngay sau khi đóng nang, máy này là một trong những đối tác hạ nguồn hữu ích nhất cho máy đóng nang tự động và có thể được kết nối trực tuyến để sản xuất liên tục.

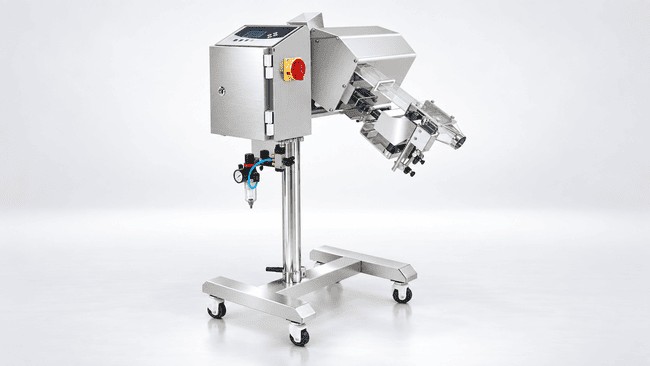

3.4 Máy dò kim loại: Tùy chọn nhưng hữu ích để kiểm soát chất lượng

Một máy dò kim loại không phải là thành phần bắt buộc của mọi dây chuyền đóng nang và không phải là một phần của chính quy trình đóng nang. Tuy nhiên, nó có thể là một điểm kiểm soát chất lượng hạ nguồn quan trọng, đặc biệt là khi nhà sản xuất, khách hàng hoặc thị trường mục tiêu yêu cầu kiểm soát bổ sung đối với sự nhiễm bẩn kim loại.

Máy dò thường được đặt sau khâu đánh bóng hoặc kiểm tra nang và trước khi đóng gói cuối cùng. Tùy thuộc vào kiểu máy và điều kiện sản phẩm, nó có thể được sử dụng để phát hiện sự nhiễm bẩn kim loại đen, kim loại màu và thép không gỉ trong các nang thành phẩm. Việc có nên đưa thiết bị này vào hay không phụ thuộc vào hệ thống chất lượng, đánh giá rủi ro và yêu cầu thị trường của nhà máy, vì vậy tốt nhất nên coi đây là một cấu hình tùy chọn nhưng được khuyến nghị thay vì là một nhu cầu phổ quát.

Các thiết bị khác có thể được thêm vào

Các máy khác có thể được thêm vào khi sản phẩm hoặc bao bì cuối cùng yêu cầu, nhưng chúng không cần phải chiếm ưu thế trong cấu hình dây chuyền đóng nang. Trước khi đóng, máy trộn có thể được sử dụng để cải thiện độ đồng nhất của nguyên liệu, trong khi quá trình tạo hạt và sấy khô có thể cần thiết cho các công thức có độ chảy kém hoặc gặp vấn đề phân tách. Tuy nhiên, nhiều sản phẩm có thể được đóng sau khi sàng và trộn phù hợp mà không cần tạo hạt.

Sau khi đánh bóng và kiểm tra, các nang thành phẩm có thể chuyển sang đóng gói vào chai hoặc vỉ. Các dự án đóng chai có thể sử dụng máy đếm sau đó là đóng nắp, niêm phong và dán nhãn, trong khi các sản phẩm liều đơn có thể được đóng gói trên máy đóng vỉ. Các hệ thống hạ nguồn này nên được lựa chọn theo bao bì cuối cùng thay vì coi là các bộ phận bắt buộc của mọi dây chuyền đóng nang.

Cách cấu hình một dây chuyền đóng nang thiết thực

Đối với nhiều dự án tự động, cấu hình cốt lõi thiết thực là: bộ nạp vỏ nang rỗng + máy cấp liệu chân không → máy đóng nang tự động → máy đánh bóng và phân loại nang → máy dò kim loại tùy chọn. Hai thiết bị cấp liệu phục vụ các đầu vào riêng biệt: bộ nạp vỏ nang rỗng cung cấp vỏ nang, trong khi máy cấp liệu chân không cung cấp bột hoặc hạt. Cùng với thiết bị hạ nguồn, thiết lập này hỗ trợ việc cấp liệu, đóng nang, làm sạch và kiểm soát chất lượng ổn định.

Thiết bị trộn hoặc tạo hạt sau đó có thể được thêm vào thượng nguồn chỉ khi công thức yêu cầu, trong khi máy đếm và đóng chai hoặc đóng vỉ có thể được thêm vào hạ nguồn tùy theo bao bì cuối cùng. Cách tiếp cận mô-đun này tránh được các thiết bị không cần thiết trong khi vẫn giữ cho dây chuyền dễ dàng mở rộng khi sản xuất tăng lên.

Kết luận

Máy đóng nang nên là điểm khởi đầu khi thiết kế một dây chuyền sản xuất nang hoàn chỉnh. Sau khi kiểu máy phù hợp đã được chọn theo kích thước nang, vật liệu vỏ nang, công thức và sản lượng, các máy hỗ trợ hữu ích nhất có thể được thêm vào xung quanh nó. Đối với sản xuất tự động, bộ nạp vỏ nang rỗng, máy cấp liệu chân không và máy đánh bóng/phân loại nang là những lựa chọn phụ trợ phổ biến, trong khi máy dò kim loại có thể cung cấp thêm một điểm kiểm soát chất lượng khi cần thiết.

Máy trộn, máy tạo hạt, máy đóng vỉ cùng các hệ thống đếm và đóng chai vẫn đóng vai trò quan trọng, nhưng chúng chỉ nên được cấu hình khi quy trình sản phẩm hoặc định dạng đóng gói cuối cùng yêu cầu. Một dây chuyền phù hợp không phải là dây chuyền có nhiều máy nhất—mà là dây chuyền trong đó mỗi máy đều giải quyết một nhu cầu sản xuất thực tế.
